Bliq met Huawei omvormer, zonnepanelen & batterij

Huawei biedt een hybride systeem aan. Dit betekent dat ze zowel stroom van zonnepanelen (hoog voltage DC) kunnen omzetten naar stroom voor in huis (230V AC). Maar tegelijkertijd ook stroom van zonnepanelen (hoog voltage DC) naar stroom voor in de Huawei batterij (hoog voltage DC).

Tevens kunnen deze modellen stroom van het net (230V AC) trekken en dit omzetten naar stroom voor de batterij (hoog voltage DC). Dit is bijvoorbeeld opladen op de goedkoopste uren van de dag met Bliq en een dynamisch energiecontract.

Daarnaast heeft Huawei ook Power Optimizers beschikbaar. Deze kunnen individueel achter de panelen worden geplaatst. Dit is echter niet noodzakelijk. In de praktijk zien wij dat deze in mindere mate gebruikt worden. Huawei omvormers hebben veelal 2MPPT trackers, zodat je 2 strings aan zonnepanelen kunt aansluiten.

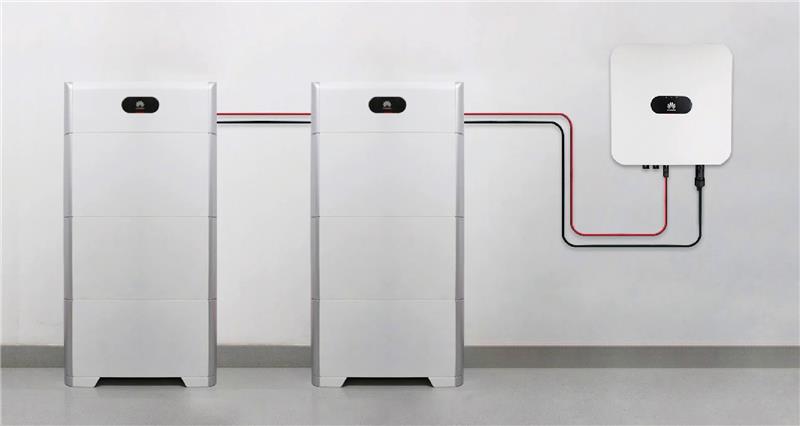

Heel feitelijk is de Huawei omvormer overigens niet ‘geheel hybride’ maar ‘gedeeltelijk hybride’. Er is namelijk een deel van de technologie die in een ‘full hybrid’ omvormer zit, verplaatst naar het Battery Management Systeem (BMS); ofwel Huawei Power Module. De omvormer bevat een DC-bus die een deel van de zonnestroom naar de Power Module brengt om daarmee vervolgens de batterij op te laden. Deze DC/DC converter werkt 2 kanten op.

Het voordeel hiervan is dat Huawei omvormers veelal kleiner van formaat en lichter dan full hybrid modellen zijn. Het nadeel is dat Huawei omvormers hierdoor in principe alleen compatible zijn met Huawei batterij-systemen.

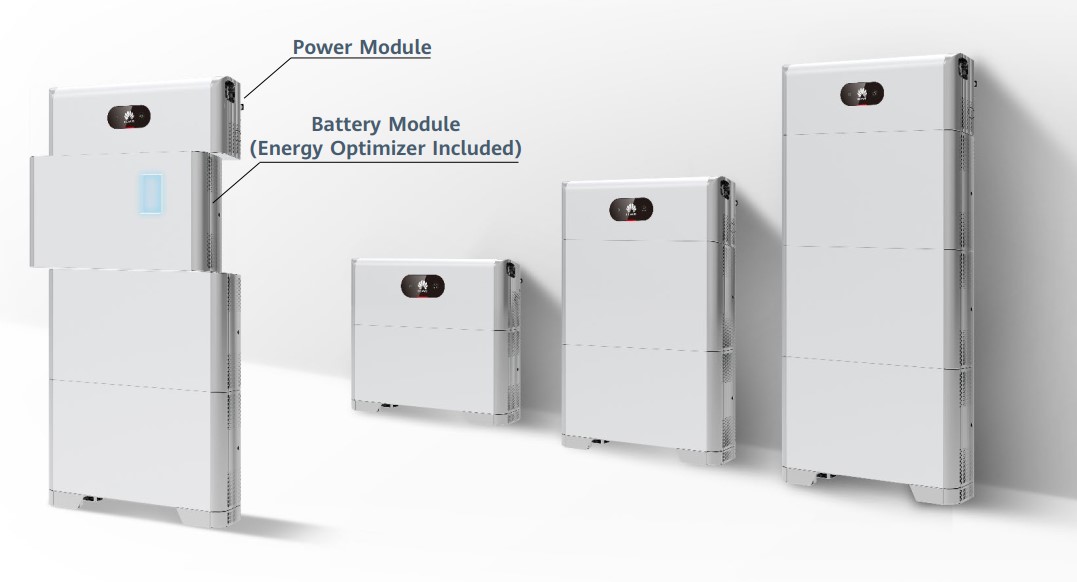

De Power Module zorgt ervoor dat alle batterij-modules gezamenlijk tegelijk worden geladen en ontladen, zodat er geen spanningsverschil tussen de batterij-modules kan ontstaan. Daarnaast zorgt deze ervoor dat er nooit diepontlading van de batterij-modules kan plaatsvinden. Hij schakelt af zodra het systeem te warm, te koud of overladen wordt. De levensduur van de batterij wordt dus verlengd door goede werking van het BMS.

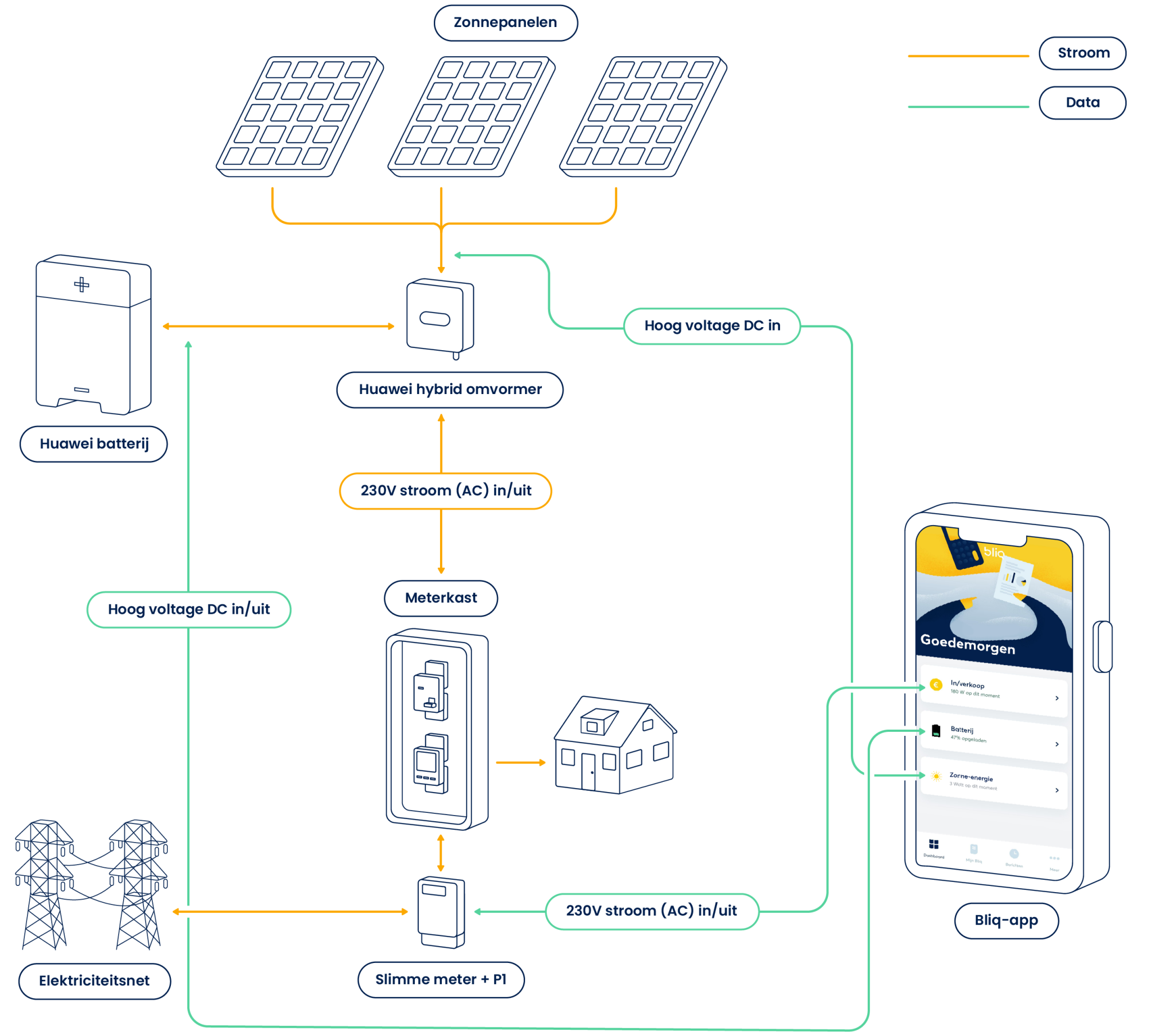

Bliq zit aangesloten op de P1 poort van de slimme (digitale) meter. Hierdoor weten we precies wat er het huis binnen komt (inkoop) en wat er wordt teruggeleverd (verkoop/injectie).

Daarnaast zit Bliq aangesloten op de Huawei omvormer. Dit kan via Modbus RTU of TCP/IP. Jouw installateur maakt hier de beste keuze in voor jou. Door deze aansluiting kunnen we alle data van de omvormer uitlezen én hem op de juiste manier aansturen in combinatie met een dynamisch energiecontract.

We weten dus precies hoeveel Watt je zonnepanelen leveren aan de omvormer. Maar ook hoeveel daarvan de batterij in en uit moet gaan. We weten hoeveel er aan stroom naar jouw meterkast gaat (direct uit je zonnepanelen óf uit je batterij) en we weten hoeveel stroom er uit het net wordt gehaald om jouw batterij mee te vullen.

Door het deel uit de batterij & zonnepanelen af te trekken van de totale inkoop/verkoop, weten we ook precies jouw ‘echte’ verbruik in huis.

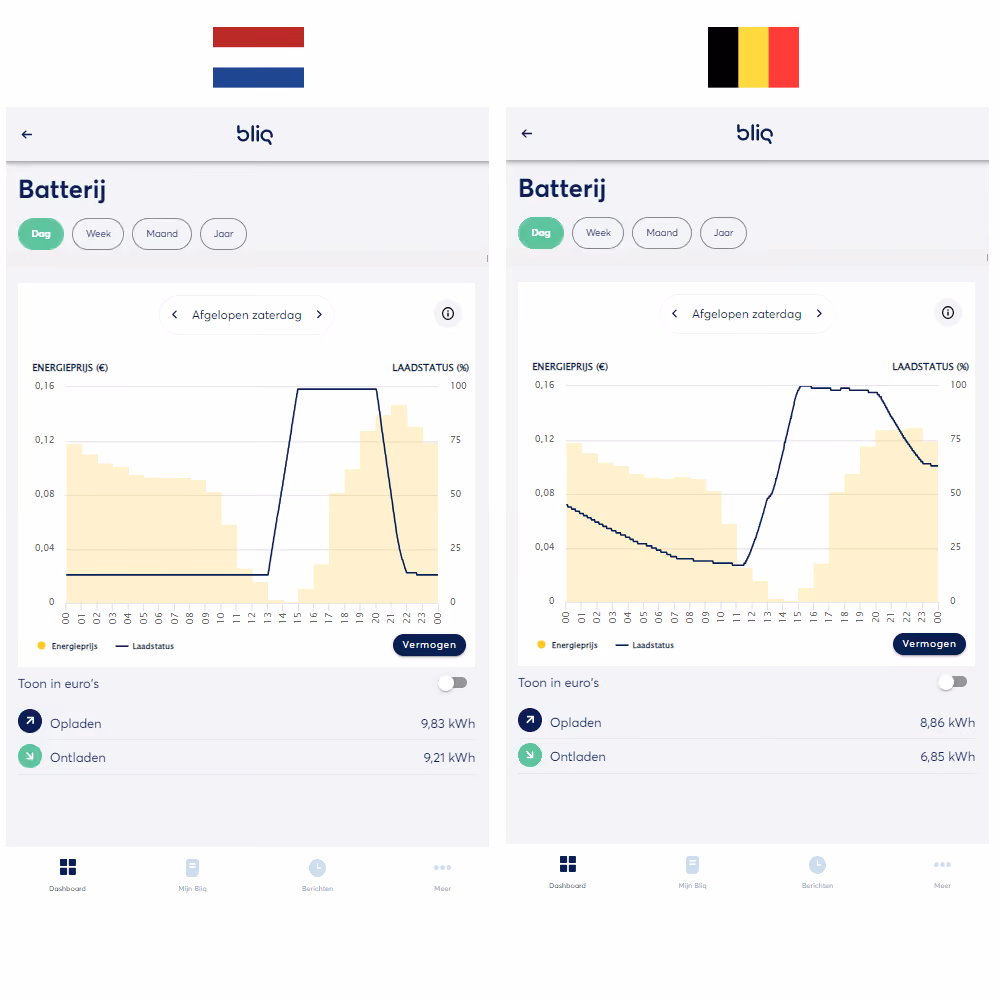

Dit alles is real-time te zien in de Bliq-app (beschikbaar voor iOS & Android).

Het komt vaak voor dat er al een ouder zonnepanelen-systeem aanwezig is in huis. Dit zijn veelal (string) omvormers waar geen batterij direct op aangesloten kan worden.

Omdat het aanwezige systeem meestal nog lopende garantie heeft, is het niet aan te raden om hierop in te breken. Deze garantie vervalt dan namelijk bij de installateur die dit destijds heeft aangelegd. Gelukkig is er een goede oplossing voor: een hybride omvormer en batterij als ‘retrofit’ geïnstalleerd. Dit heet ook wel een AC-gekoppeld systeem. Let op: hybride omvormers als retrofit installeren kan alleen in Nederland.

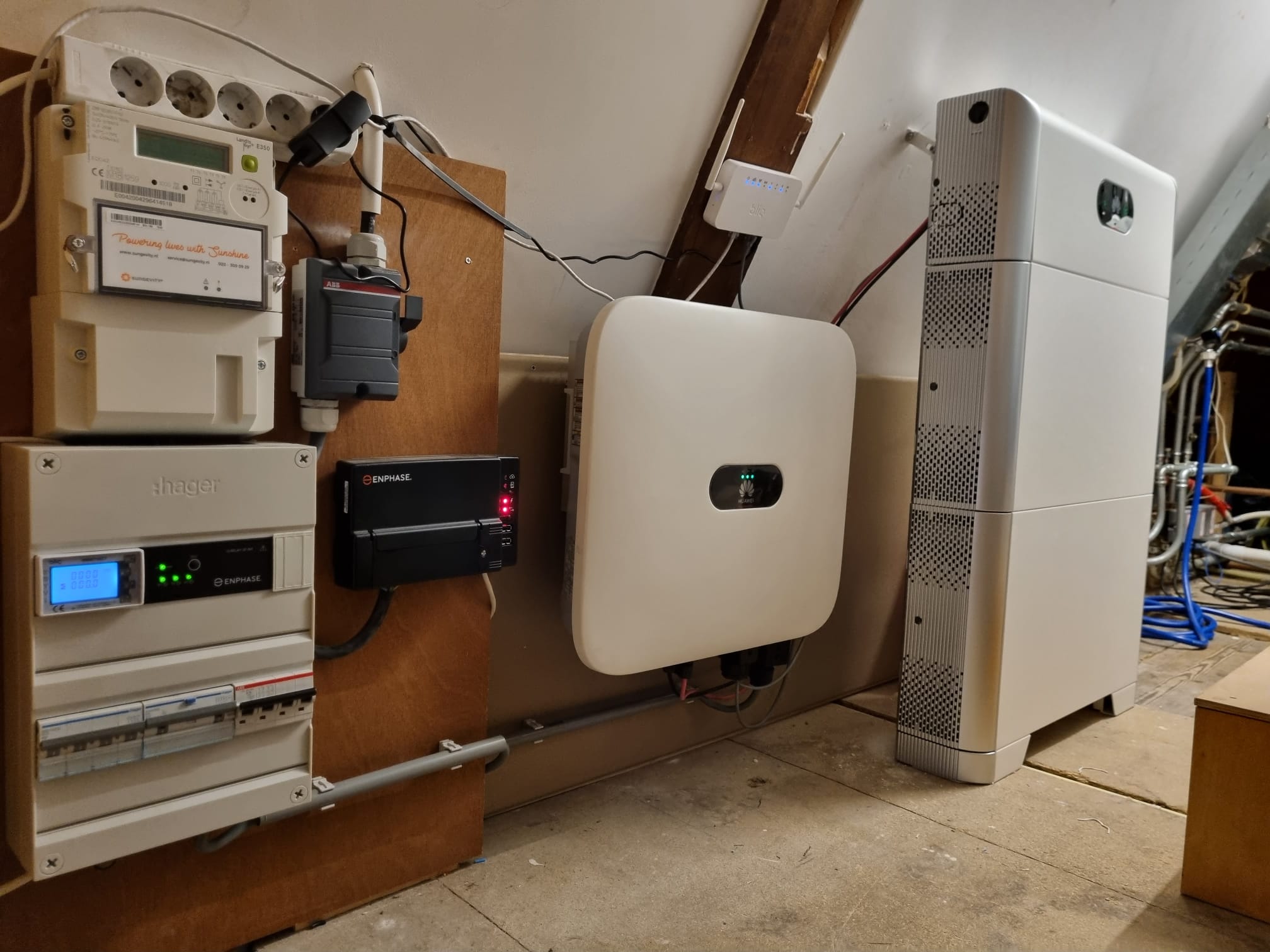

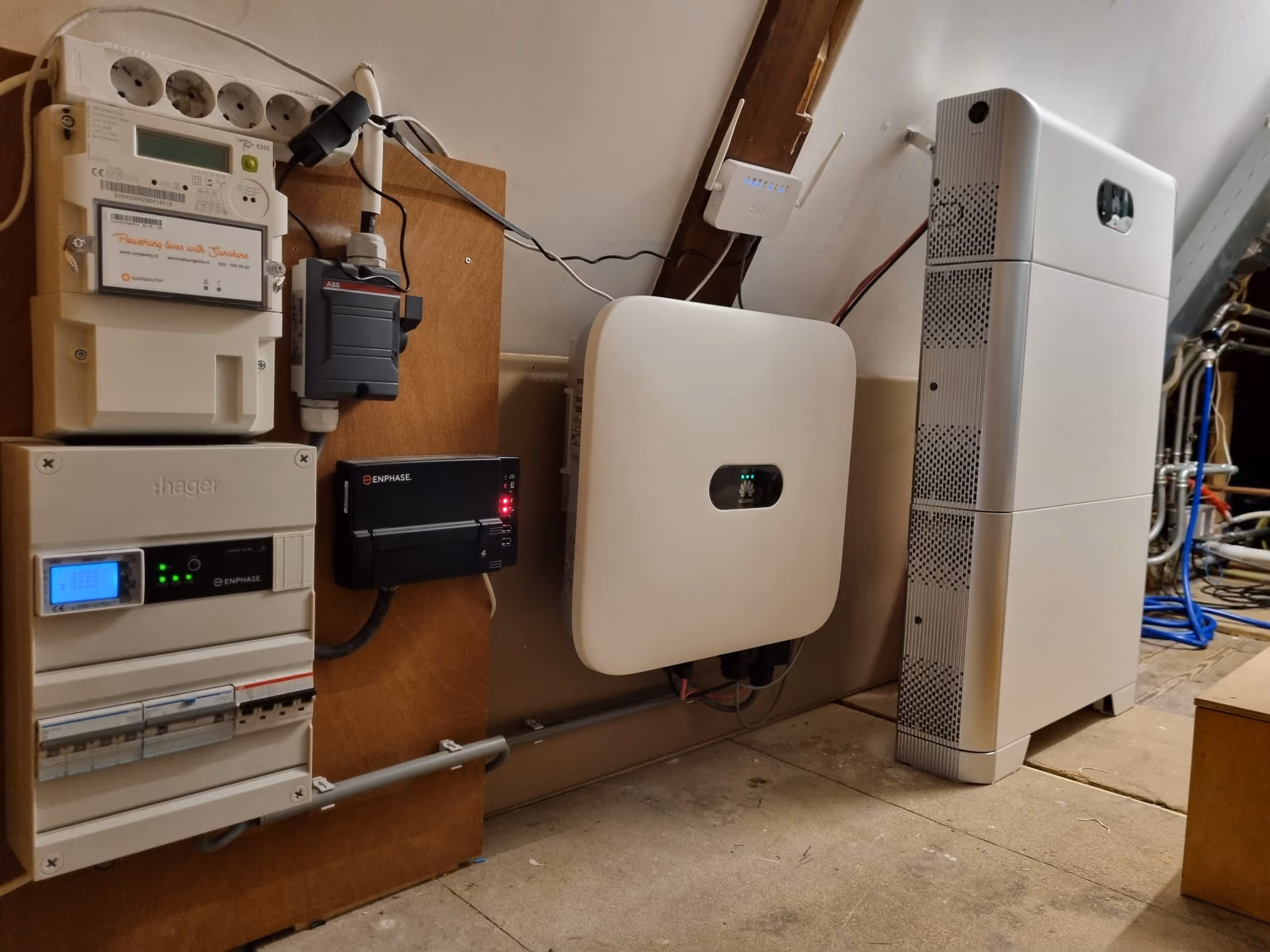

In de voorbeeldfoto is er een Enphase systeem aanwezig. Achter de zonnepanelen op het dak zitten micro-omvormers die direct van DC, AC maken. Dit gaat via een AC kabel naar de Enphase logger binnen. Er is een Bliq-kWh meter geïnstalleerd op dit AC traject, zodat we precies weten hoeveel stroom er van de panelen komt.

Er is hier een Huawei 4kW (3 fase) omvormer geplaatst met Huawei 10kWh batterij en Bliq-vanger V2.0. De omvormer heeft een ‘schoon’ kabeltraject naar een nieuwe groep in de meterkast. De omvormer krijgt van Bliq opdracht om te laden met de geproduceerde Enphase zonnestroom en/of de goedkoopste stroom van het elektriciteitsnet met een dynamisch energiecontract.

Met deze configuratie behoud je garantie op je huidige zonnepanelen-systeem, heb je een volledig nieuw (zelfstandig opererend) batterij-systeem, wat past op alle merken zonnepanelen omvormers in de markt (bijvoorbeeld: SolarEdge, Enphase, etc) en kunnen we met Bliq alles perfect gecombineerd aansturen.

Ook de Bliq-batterij wordt in Nederland als retrofit geïnstalleerd en werkt daardoor samen met alle type zonnepanelen-systemen.
