Growatt MIN TL-XH (1 fase)
Handleiding Growatt MIN TL-XH (1 fase)
In deze handleiding leggen we uit hoe je een Growatt MIN TL-XH omvormer koppelt aan de Bliq energiemanager met een kabel
- Let op! Op dit moment is het nog niet mogelijk om de Qonnect-App te gebruiken om de Bliq energiemanagerte updaten naar de correctie firmware in combinatie met Growatt MIN TL-XH. Neem TIJDENS de installatie telefonisch contact met ons op. De firmware van de Bliq energiemanager wordt dan geüpdatet en de benodigde COM-poort wordt ingesteld op afstand.
Belangrijk!
- De Growatt omvormer dient volgens de installatie handleidingen van Growatt geïnstalleerd te zijn
- Het systeem dient ook succesvol in zelf-consumptie te werken, zonder Bliq hardware (mocht het Bliq abonnement ooit stopgezet worden, valt deze netjes terug in zelf-consumptie-modus).
Stap 1: Omvormer instellen
De volgende omvormer instellingen zijn van belang voor correcte werking. Gebruik hiervoor het scherm op de omvormer.
- Ga naar “Set Parameter”
- Selecteer “General”
- Ga naar “Adress”
- Vul in “001”
- Ga terug naar het begin menu
- Ga naar “Set Parameter”
- Selecteer “Advanced”
- Vul in Password “123”
- Ga naar “System Mode
- Selecteer “Default” als u een Hybrid Installatie heeft
- Selecteer “System Retrofit” als u een Retrofit Installatie heeft
- Ga terug en ga naar “Storage setting”
- Selecteer “Grid Charge”
- Selecteer “Enable”
- U bent klaar en kunt terug gaan naar het begin menu
Stap 2: 8-Pin SYS COM-poort
Er moet een verbinding worden opgezet tussen de Growatt omvormer en de Bliq energiemanager.

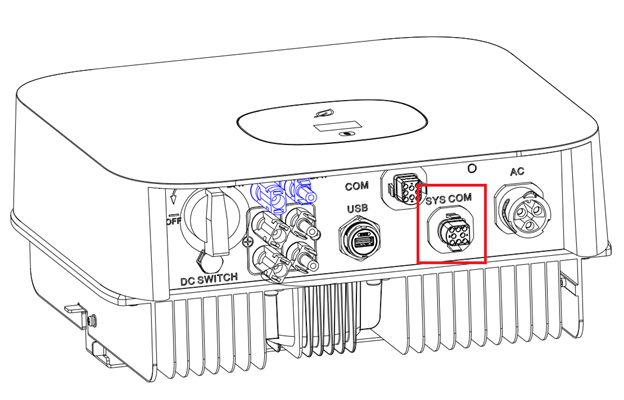

Gebruik hiervoor de 8-pin SYS COM-poort aansluiting die zich onderop de omvormer bevindt. Zie afbeelding.
Stap 3: De kabel

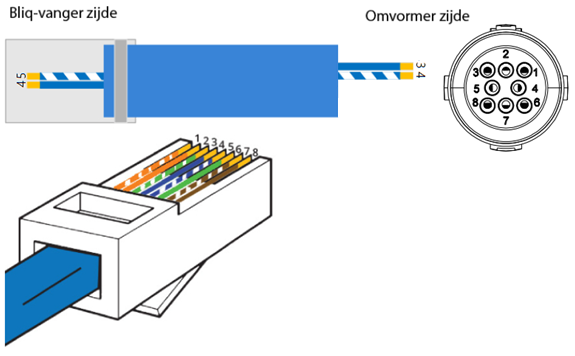

Gebruik een standaard CAT6 netwerkkabel en knip aan beide zijdes de RJ45 connector eraf (!).
Monteer nieuwe RJ45 connector voor het Kabeleind aan de Bliq energiemanager zijde:
- Blauwe draad wordt verbonden met pin 4
- Blauw-witte draad wordt verbonden met pin 5
Kabeleind omvormer zijde
- Blauwe draad wordt verbonden met pin 3 van de SYS COM-poort
- Blauw-witte draad wordt verbonden met pin 4 van de SYS COM-poort
Stap 4: De omvormer verbinden met de Bliq-vanger
Sluit kabeleind Bliq-vanger zijde (dus met pin 4 & 5) aan op één van de COM-poorten in de Bliq energiemanager
Sluit kabeleind omvormer zijde (dus met pin 3 & 4) aan op de SYS COM-poort van de Growatt omvormer.
Stap 5: Het aanmelden van de Bliq energiemanager in Qontrol
Vervolgens meld je de Bliq energiemanager aan bij Qontrol, het beheerdersportaal van Bliq waar je als installateur al je installaties beheert. Klik in de app op Add to Qontrol en je wordt naar de juiste pagina in je browser geleid.
Hoe je de Bliq-vanger aanmeldt lees je in deze handleiding.
