Huawei SUN2000 M1 (3 fase) via Modbus TCP/IP

Het koppelen van een Bliq-vanger aan een 3 fase Huawei omvormer via Modbus TCP/IP

In deze handleiding leggen we uit hoe je een 3 fase Huawei omvormer koppelt met de Bliq-vanger via Modbus TCP/IP. Check altijd op voorhand onze compatibiliteitslijst of de omvormer wel compatibel is met de Bliq-vanger.

Let op! voor deze oplossing is de Bliq-qonnect app versie 2.0.1 of hoger nodig. Deze is beschikbaar voor iPhone (Appstore) of voor Android (Google Playstore).

Belangrijk voorafgaand aan het installeren:

  • Er dient altijd een WLAN/FE dongel aanwezig te zijn in de 3 fase Huawei omvormer als je deze aansluit via Modbus TCP/IP.
  • Zorg ervoor dat de installatie volledig volgens de handleiding van Huawei is aangesloten
  • Het systeem dient ook succesvol in zelf-consumptie te werken, zonder Bliq hardware (mocht het Bliq abonnement ooit stopgezet worden, valt deze netjes terug in zelf-consumptie-modus)
  • Zorg ervoor dat de omvormer verbinding heeft met de router van jouw klant via de dongel
  • Zorg ervoor dat het systeem is aangemeld in de installateursomgeving van Huawei en dat de SolarFusion app de omvormer kan uitlezen

De verbinding tussen de Bliq-vanger en de omvormer vindt bij Modbus TCP/IP indirect plaats via de router van jouw klant. Het maakt voor de Bliq-vanger niet uit of de Huawei omvormer via Wi-Fi of met een netwerkkabel is verbonden met de router. Deze manier van aansluiten is dus significant anders dan bij Modbus RTU, waar je de Bliq-vanger bedraad aansluit op de COM-poort van de Huawei omvormer.

Belangrijk 1: Als jouw klant van internet provider wisselt en/of een nieuwe router krijgt in de toekomst, kan in sommige gevallen de omvormer een ander IP adres krijgen. Dit komt niet vaak voor, omdat de meeste routers gebruik maken van dezelfde IP-adressen range. Mocht dit wel het geval zijn, moet de omvormer op locatie opnieuw geconfigureerd worden in de FusionSolar app. Ook moet dan de Bliq-vanger opnieuw worden geconfigureerd. De batterij zal dan dus niet meer worden aangestuurd. Wil je dus zekerheid naar de toekomst voor een goede werking van het systeem? Sluit deze dan aan via Modbus RTU.

Belangrijk 2: Als de router bij jouw klant tijdelijk stroomloos wordt in de toekomst, dan kan het zijn dat alle gekoppelde apparaten daarna een nieuw IP adres krijgen binnen de range van zijn/haar router. Aangezien we het IP adres van de Huawei omvormer vastzetten, kan het heel soms voorkomen dat een ander gekoppeld apparaat in huis hetzelfde IP adres toegewezen krijgt. Dit verstoort het interne netwerk. Mocht dit voorvallen, raden we aan om de router wederom stroomloos te maken voor ongeveer 15 minuten. Er worden dan opnieuw IP adressen toegewezen. De kans is groot dat het IP adres van de omvormer dan niet wordt toegewezen aan een ander apparaat. Wil je zekerheid naar de toekomst voor een goede werking van het systeem? Sluit deze dan aan via Modbus RTU.

Stap 1: FusionSolar app voor klant zichtbaar

Controleer dat de installatie goed zichtbaar is in de FusionSolar app van de klant.

Zorg er tevens voor dat de Bliq-vanger niet is aangesloten op de Huawei dongle (!)

Stap 2: Maak verbinding met de Huawei omvormer

Maak verbinding met de omvormer als installateur door de QR-code van de omvormer in te scannen.

Stel in de “Dongel parameterinstellingen” de Modbus TCP in op verbinding : Inschakelen (onbeperkt).

Stap 3: Noteer de RS485 waarde

Onthoud (of noteer) de waarde van RS-485_1 instelling:

  • Com-adres (in onderstaand voorbeeld is de waarde ‘2’)

Belangrijk: pas deze waardes niet aan. Deze wordt door de Dongel toegewezen.

Stap 4: IP adres achterhalen en zet DHCP uit

Noteer het IP adres welke toegekend is aan de omvormer.

Kies het juiste tabblad, afhankelijk van hoe deze is aangesloten.

  • WLAN voor Wi-Fi verbindingen
  • FEVerbinden als het internet via een netwerkabel is aangesloten

Je ziet het toegewezen IP adres. Noteer het IP adres op papier/in je notities wat je daar in je app ziet staan, deze heb je straks nodig.

Belangrijk! Zet DHCP op UIT en druk nogmaals op Verbinden.

Stap 5: Router aansluiten op Bliq-vanger

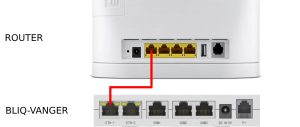

Verbind een netwerkkabel tussen een vrije poort van de router en ETH-1 van de Bliq-vanger.

Stap 6: Open de Bliq-Qonnect app en maak verbinding met de Bliq-vanger

Open de Bliq-Qonnect app en scan de QR-code aan de achterzijde van de Bliq-vanger om ermee te verbinden.

Eenmaal verbonden kies Configure Bliq-vanger. Stel de communicatie methode in op ‘Ethernet’ en IP allocatie op ‘DHCP’, click vervolgens op ‘confirm’.

De communicatie methode moet daarna op ‘Ethernet’ staan.



Stap 7: IP adres uit FusionSolar invoeren in de Bliq-qonnect app

Stel nu de ETH-1 instellingen in, met het eerder verkregen IP adres (uit de FusionSolar app). Stel ook het ‘RS-485 Com adres‘ nummer in, zoals eerder verkregen uit de FusionSolar app.

  • Brand: Huawei
  • IP Address: IP adres -> zoals eerder uit FusionSolar app verkregen
  • Inverter/Device Port: 502
  • Inverter address: “RS-485_1 instelling: Com adres” -> zoals eerder uit FusionSolar app verkregen
  • ON/OFF: ON (groen)

Click op ‘Confirm’

LET OP: op dit moment krijg je nog altijd de melding zijn dat de ETH-1 poort op OFF staat.

Click op ‘NEXT’ onderaan het scherm.

Hierna geeft de app aan bij  ‘Port information‘ (van EHT-1) dat deze NOT CONNECTED is. Deze melding mag je negeren.



Stap 8: Communicatie methode terug instellen op GPRS & systeem toevoegen aan Qontrol

Klik weer op ‘Communication information‘ en zet deze terug op ‘GPRS‘. Klik vervolgens op ‘Confirm‘.

Klik daarna op ‘Add system to Bliq-qontrol‘.

Je bent nu klaar om het systeem verder af te maken in jouw installateurs-omgeving (Qontrol).
