Correcte installatie powermeter omvormer

Hybride & AC gekoppelde (retrofit) omvormers worden standaard geleverd met een powermeter. Deze powermeters zijn simpelweg kWh meters, veelal met CT klemmen, die de fases bij de hoofdaansluiting uitlezen. Zo weet de omvormer wanneer & hoeveel er wordt teruggeleverd en afgenomen van het net. Hierdoor weet de omvormer wanneer deze de thuisbatterij moet opladen en ontladen.

Bij 1 fase omvormers wordt veelal een 1 fase powermeter geplaatst, bij 3 fase omvormers wordt altijd een 3 fase powermeter geplaatst.

Correcte plaatsing van deze powermeter / kWh meter is essentieel voor een goed werkend systeem, zoals door de fabrikant is opgegeven. Zonder correcte installatie hiervan kan een systeem nooit werken in zelfconsumptie modus, of andere modi.

We leggen je kort uit hoe dit werkt, maar vooral waarop te letten en waar het veelal verkeerd gaat. In de voorbeelden hieronder gebruiken we Chint DTSU (3 fase) en Chint DDSU (1 fase) powermeters.

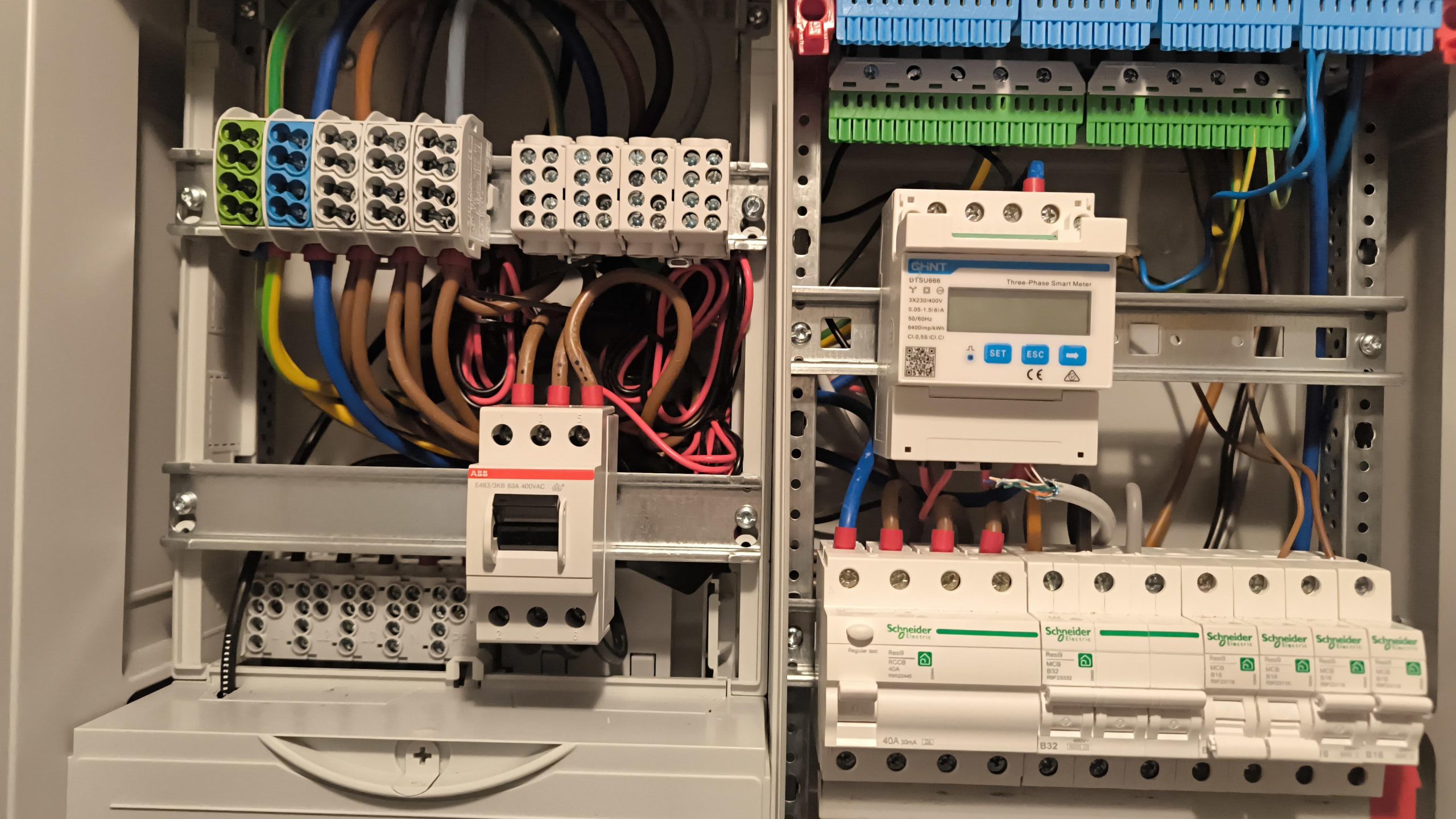

Plaats de powermeter in je meterkast op een vrije DIN rail positie. Voor de 3 fase variant zijn 4 DIN rail slots nodig, voor de 1 fase variant zijn 2 DIN rail slots benodigd.

Soms komt het voor dat er relatief weinig plek is. Je kunt er dan voor kiezen om deze in een bijzetkastje te plaatsen.

Het is van belangrijk dat de powermeter relatief dichtbij je hoofdaansluiting zit. Er moeten immers CT klemmen op deze hoofdaansluiting worden geplaasts.

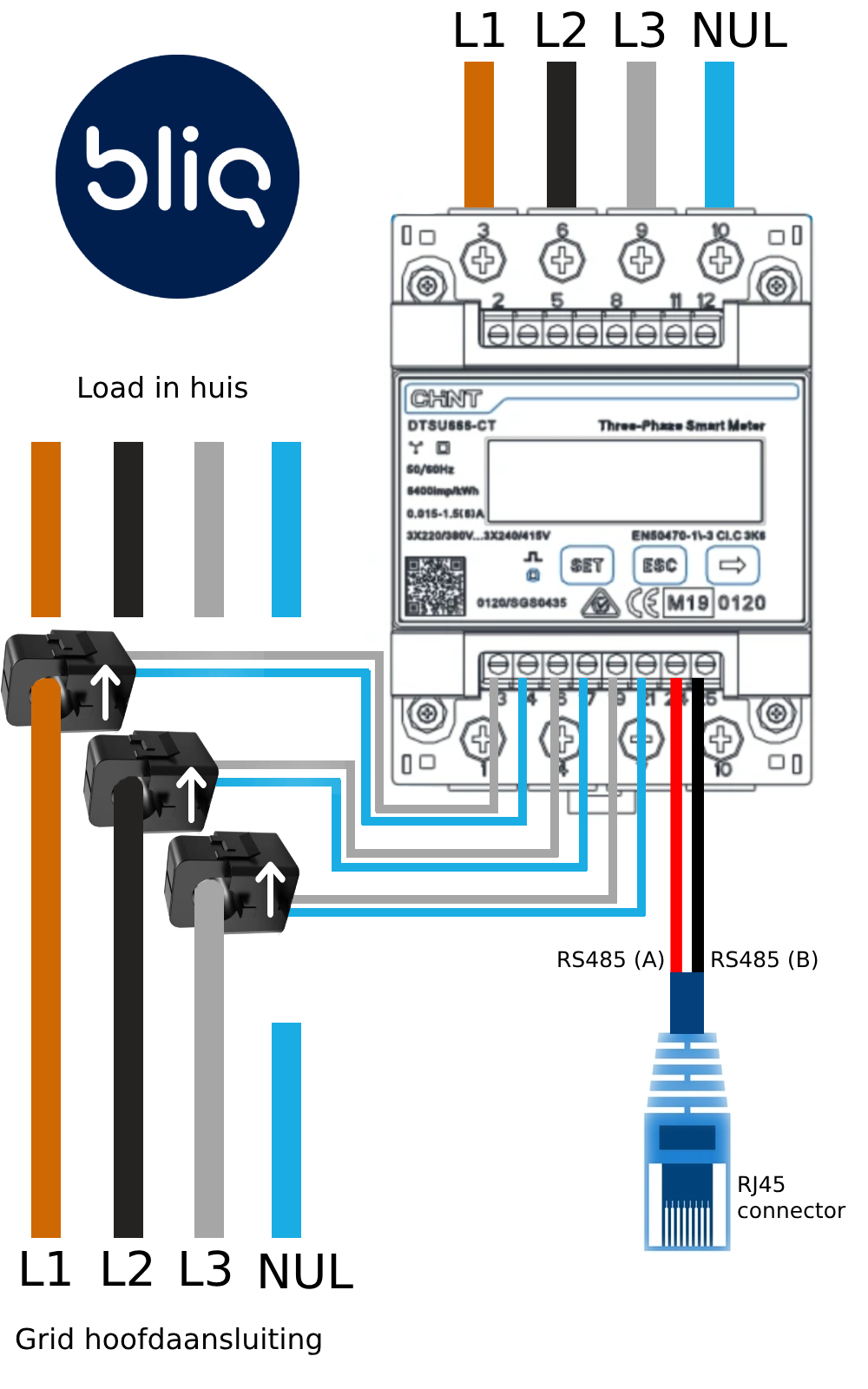

Op de powermeter moeten bovenin L1, L2, L3 & Nul worden aangesloten. Hiermee is de powermeter voorzien van stroom en kent deze de juiste fase-verdeling. Het is daarna van groot belang dat de aansluitingen van de CT klemmen corresponderen met de juiste fases, zoals te zien is in het schema.

Let hierbij ook op eventuele fase-rotatiefouten (!). Het komt nog wel eens voor dat L1 en L3 omgedraaid zitten in de kleurenverdeling.

Daarnaast is het van belang om de CT klem in de juiste stroomrichting aan te sluiten. Voor de meeste powermeters geldt hierbij met de pijl mee uit het net richting. Ook dit wordt geïllustreerd in de afbeelding.

Vervolgens moet de powermeter worden verbonden met de omvormer. Dit gaat via RS485 en is in bijna alle gevallen een bekabelde verbinding. Er wordt zo goed als altijd een kabel meegeleverd hiervoor, deze is echter beperkt in aantal meter. Heb je meer draad nodig? Neem dan een goede UTP (CAT5 of CAT6) kabel waarbij je de uiteinden voorziet van passende (en dus kleine) adereindhulsjes. Lukt het in uitzonderlijke gevallen niet om een kabel te trekken? Bekijk dan de draadloze optie van Bliq.

Let vervolgens ook op de PIN verdeling, er is namelijk een RS485 A en een RS485 B aansluiting op de powermeter. Hier geldt voor de Chint powermeters dat links RS485 A is, en rechts RS485 B is.

De aansluiting op jouw omvormer verschilt per merk/type/model. Voorbeelden:

• Op een Bliq thuisbatterij wordt deze aangesloten op de EMS/Meter poort in de omvormer, met een RJ45 connector, waarbij geldt op pin 1 (rood, RS485 A) en pin 2 (zwart, RS485 B). Zie hiervoor ook de handleiding Bliq thuisbatterijen.

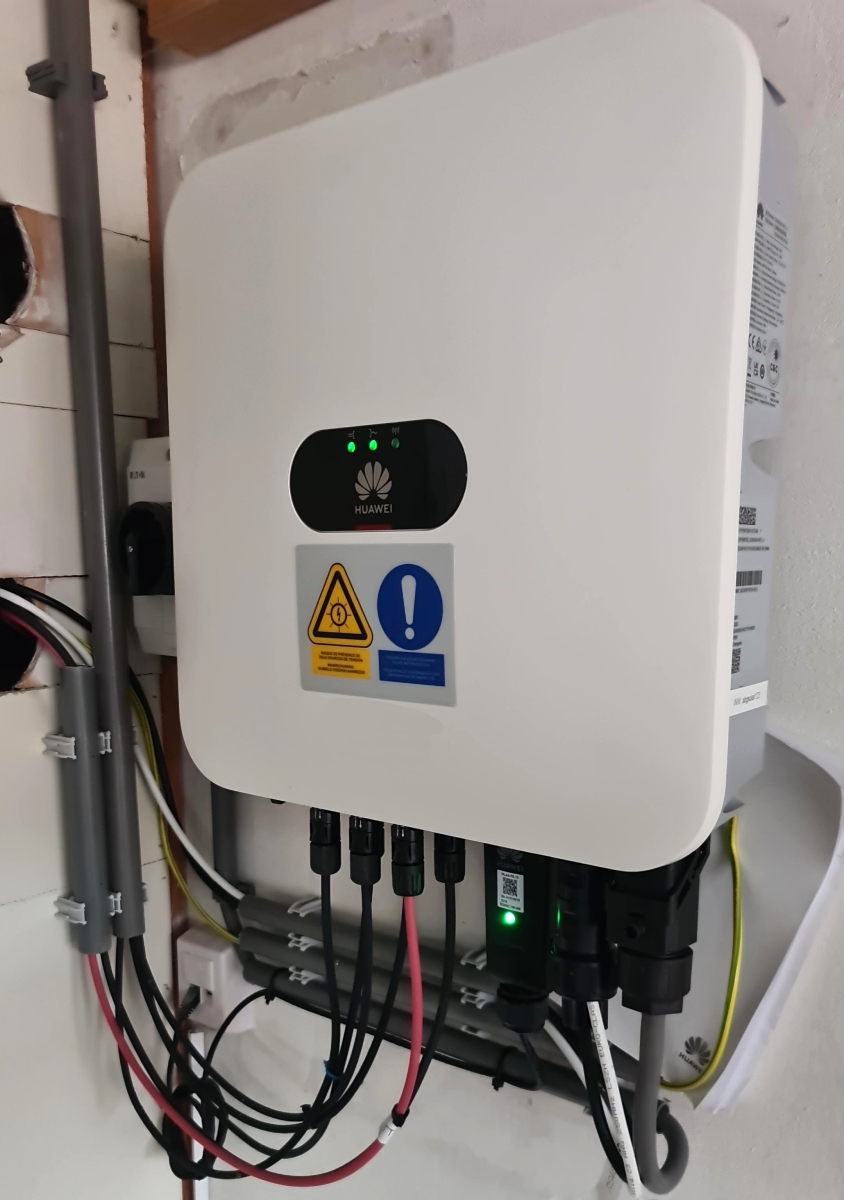

• Op een Huawei 1 fase omvormer wordt deze aangesloten in de COM poort met 8 pinnen, waarbij je de rode draad in pin 4 stopt (RS485 A) en de zwarte draad in pin 3 (RS485 B)
• Kijk in de handleiding van jouw omvormer om de juiste aansluiting / pinverdeling op te volgen

We komen regelmatig omvormers tegen die niet correct in zelfconsumptie modus werken. Hierdoor weet de omvormer niet wanneer er wordt teruggeleverd gedurende de dag, en dus wanneer hij de batterij moet opladen. Daarnaast weet de omvormer dan ook niet wanneer er in de avond afname van het elektriciteitsnet is, en dus niet wanneer hij de batterij moet ontladen om in deze stroombehoefte te voorzien.

De meest voorkomende redenen:

• Fase-rotatiefout meterkast op powermeter (bv. L1 en L3 omgedraaid)
• Eén of meerdere CT klemmen omgedraaid (bv: 2x met pijl mee uit net richting & 1x met met naar het net richting)
• Draadeinde niet goed in RJ45 connector aangesloten (zorg voor een goede krimptang en gebruik idealiter RJ45 connectoren met trekbeveiliging)
• Draadeinde te ver gestript (halve/geen connectie)
• Draadeinde niet goed in powermeter of op omvormer aangesloten (kan geen connectie maken)
• Aangesloten op de verkeerde pin-nummers van de omvormer (kan geen connectie maken)
• RS485 A en RS485 B verkeerd om aangesloten op de powermeter (kan geen connectie maken)
• Kabelbreuk in UTL CAT5 of CAT6 kabel (geen connectie)

Heb je alles nagelopen, gecontroleerd en eventueel zelfs geheel opnieuw aangelegd? Controleer dan ook de instellingen in de app van je omvormer als installateur. Het kan zijn dat je de verkeerde werk-modus van de omvormer hebt geselecteerd. Denk hierbij aan bepaalde settings als:

• Time-of-use modus staat aan
• Import- of exportbeperkingen staan aan
• Bepaalde “smart-modes” van de omvormer zelf staan aan

Zorg er altijd voor dat een omvormer met thuisbatterij in zelfconsumptie kan werken. Dit is essentieel voor een goed werkend systeem.
