SolarEdge StorEdge, Home Hub & Home Wave met SetApp

Inhoudsopgave
Stap 1: Omvormer instellen Stap 2: RS485-2 instellingen Stap 3: Open de SolarEdge omvormer Stap 4: RS485-2 Poort Stap 5: Netwerkkabel Stap 6: De omvormer verbinden met de Bliq energiemanager Stap 7: Configureer de Bliq Energiemanager met de Bliq Qonnect app Stap 8: Het aanmelden van de Bliq energiemanager in Bliq Qontrol

Handleiding

In deze handleiding leggen we uit hoe je een SolarEdge StorEdge, Home Hub & Home Wave omvormer koppelt aan een Bliq Energiemanager met een kabel via poort RS485-2

Let op! Deze handleiding is alleen voor modellen met SolarEdge SetApp (dus zonder LCD scherm). Wil je Bliq installeren op een SolarEdge met LCD scherm? Neem dan contact met ons op.

Belangrijk!

  • Je kunt maximaal één SolarEdge systeem (omvormer + thuisbatterij) op Bliq aansluiten per woning voor Powerflow sturing
  • Cascade opstellingen met SolarEdge (omvormers + thuisbatterijen) aangestuurd door Bliq Powerflow is nog niet mogelijk
  • De SolarEdge omvormer dient volgens de installatie handleidingen van SolarEdge geïnstalleerd te zijn
  • Het systeem dient succesvol in zelf-consumptie te werken, zonder Bliq hardware
  • Mocht het Bliq abonnement ooit stopgezet worden, valt deze dan netjes terug in zelf-consumptie-modus
  • Update altijd jouw Bliq Energiemanager naar de nieuwste firmware via de Bliq Qonnect app
  • We raden af om SolarEdge One, zoals bijvoorbeeld de ‘pauzeknop’ voor zonnepanelen, te gebruiken tijdens Bliq aansturing. Dit kan conflicteren in aansturing.

Stap 1: Omvormer instellen

  1. Open de Inverter SetApp van SolarEdge
  2. Scan de QR-code van de omvormer (inbedrijfstelling / commissioning)
  3. De SetApp laat je nu een plaatje zien van de P/1/0-schakelaar
  4. Zet de P/1/0-schakelaar, aan de onderkant van de omvormer, in de “P” stand en laat het binnen 2 seconden los.
  5. Druk op “doorgaan“
  6. De SetpApp maakt nu verbinding met de omvormer via een lokale WiFi-verbinding
  7. Je ziet nu het “Apparaat is gereed” overzicht. Klik op “doorgaan“.

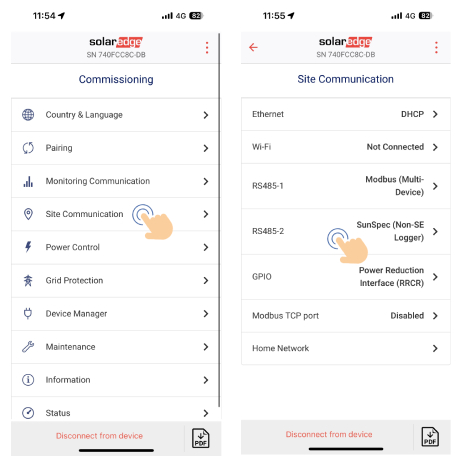

  8. In het “inbedrijfsstelling / commissioning” scherm, binnen de SetApp navigeer je naar “Site Communication“
  9. Navigeer naar “RS485-2“

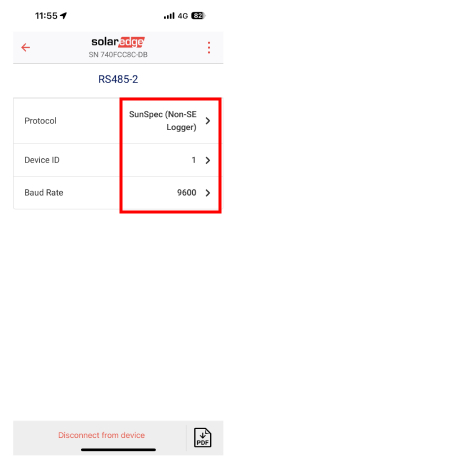

Stap 2: RS485-2 instellingen

  • Pas de volgende variabelen aan:
    1. Protocol: SunSpec (Non-SE Logger)
    2. Apparaat-ID: 1
    3. Baudrate: 9600

Stap 3: Open de SolarEdge omvormer

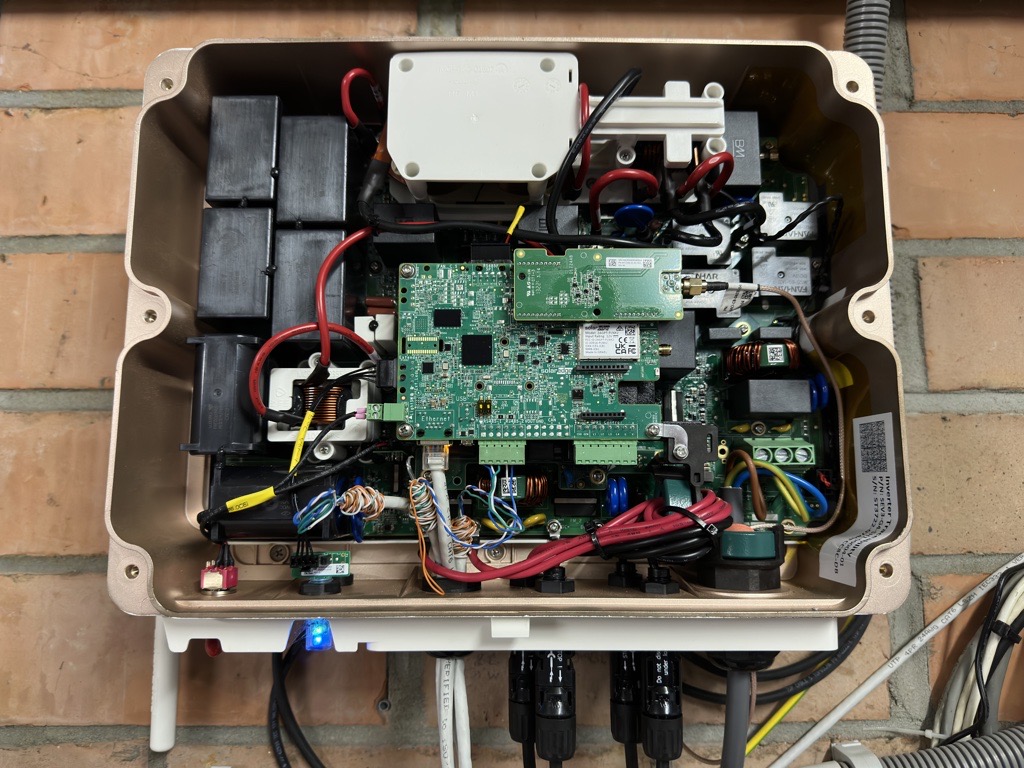

  1. Open de SolarEdge omvormer door de voorkap eraf te schroeven

Stap 4: RS485-2 Poort

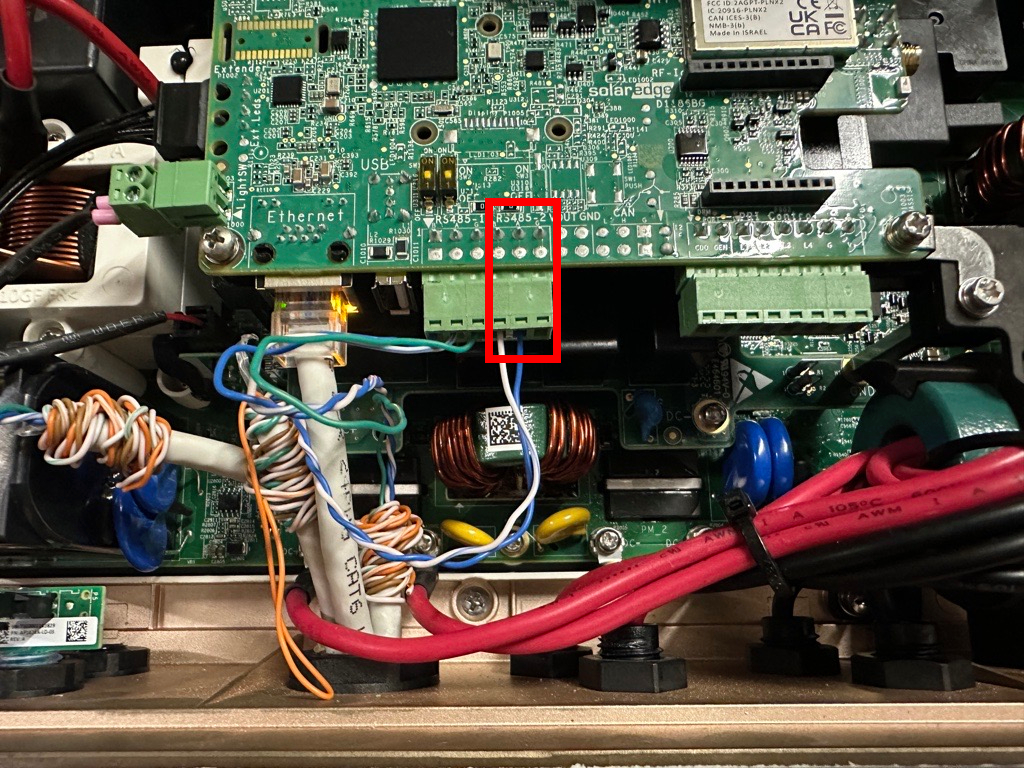

Er moet een verbinding worden opgezet tussen de SolarEdge omvormer en de Bliq energiemanager. Gebruik hiervoor de RS485-2 poort die zich op de omvormer bevindt.

Stap 5: Netwerkkabel

Gebruik een standaard CAT6 netwerkkabel en knip aan één zijde de RJ45 connector eraf (!).

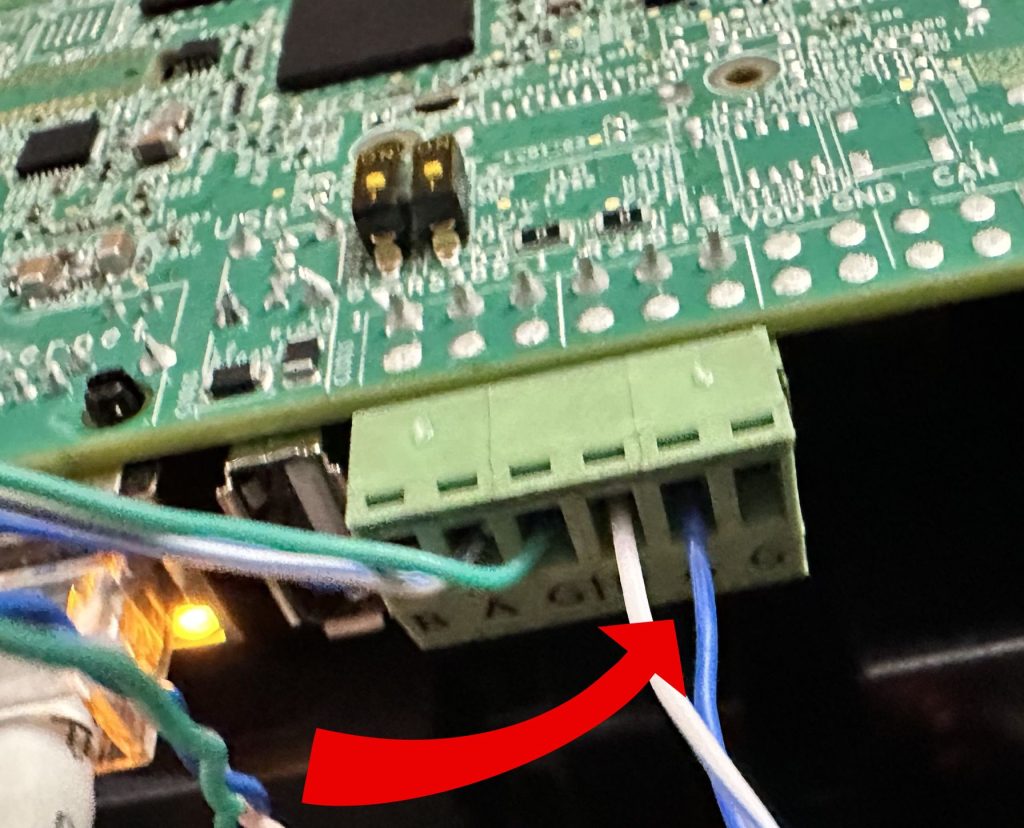

Verbind nu de volgende pins met de RS485-2 poort:

  • Blauwe draad wordt verbonden met A
  • Blauw-witte draad wordt verbonden met B

Let op: A & B kun je vinden onderop het groene blokje van RS485-2.

Stap 6: De omvormer verbinden met de Bliq energiemanager

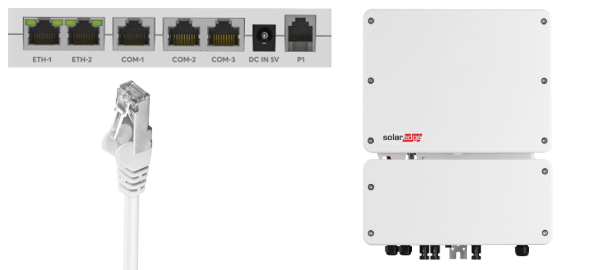

  • Sluit de aangesloten CAT-6 netwerkkabel aan op één van de COM-poorten van de Bliq energiemanager.

Stap 7: Configureer de Bliq Energiemanager met de Bliq Qonnect app

  • Nu is het tijd voor de volgende stap, het configureren van de Bliq energiemanager
  • Dit doe je in een paar tellen met de Bliq Qonnect app.
  • We leggen alles uit in deze handleiding

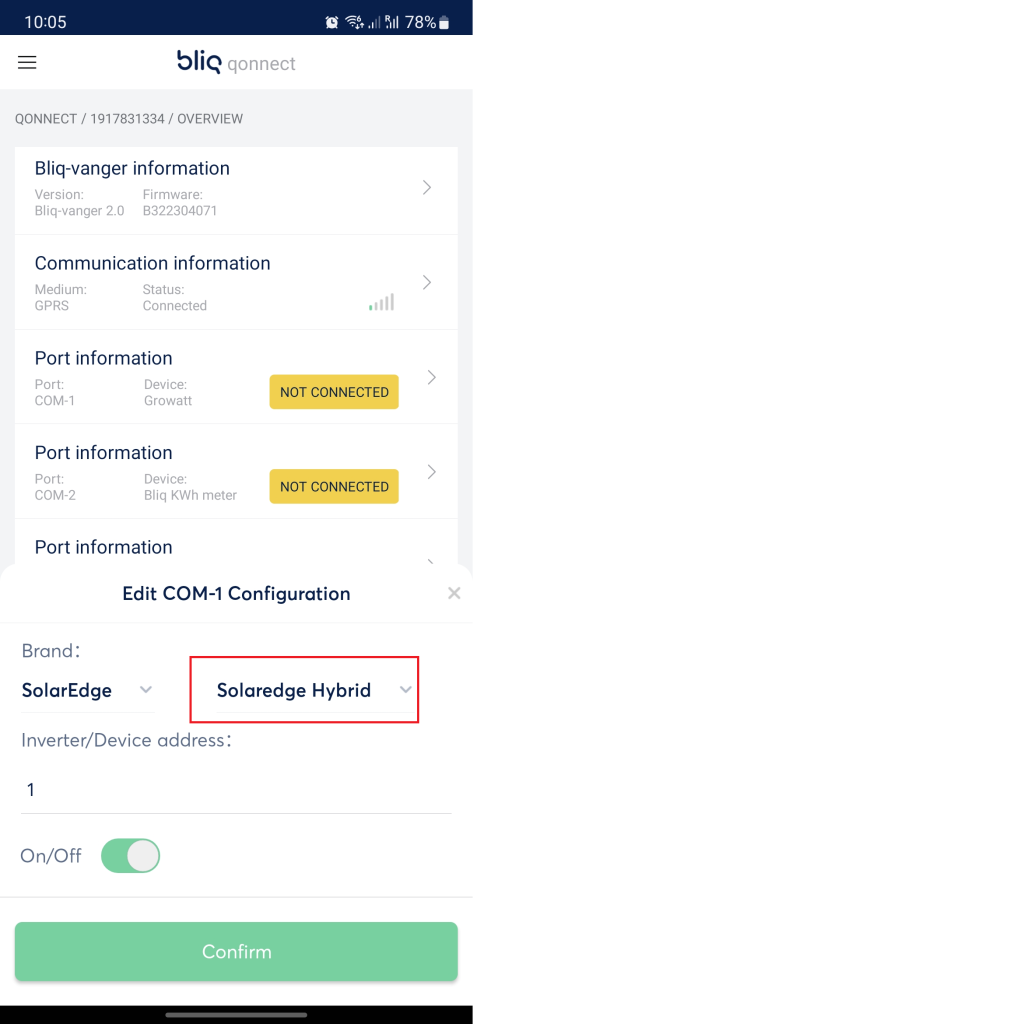

Let op! Bij het instellen van een COM-poort op de Bliq-qonnect app, kies:

  • Merk: Solaredge
  • Type: SolarEdge Hybrid

Stap 8: Het aanmelden van de Bliq energiemanager in Bliq Qontrol

  • Vervolgens meld je de Bliq Energiemanager aan bij Qontrol
  • Dit is het beheerdersportaal van Bliq waar je als installateur al je installaties beheert
  • Na volgen van alle stappen in de Bliq Qonnect app klik je op Add to Qontrol
  • Hoe je deze aanmeld in Bliq Qontrol lees je in deze handleiding
