Growatt SPA & SPH + SPA-BH & SPH-BH
Inhoudsopgave
Stap 1:
Omvormer instellen
Stap 2:
Poort RS232
Stap 3:
Verloopkabel
Stap 4:
De omvormer verbinden met de Bliq energiemanager
Stap 5:
De Bliq energiemanager configureren
Stap 6:
Het aanmelden van de Bliq energiemanager in Qontrol
Handleiding
In deze handleiding leggen we uit hoe je een Growatt omvormer met een kabel koppelt aan de Bliq energiemanager met een kabel via RS232.
Let op! Deze handleiding is dus niet voor de SPA-BH-UP & SPH-BH-UP.
Belangrijk!
- Je kunt maximaal één Growatt systeem (omvormer + thuisbatterij) op Bliq aansluiten per woning voor Powerflow sturing
- Cascade opstellingen met Growatt (omvormers + thuisbatterijen) aangestuurd door Bliq Powerflow is nog niet mogelijk
- De Growatt omvormer dient volgens de installatie handleidingen van Growatt geïnstalleerd te zijn
- Het systeem dient succesvol in zelf-consumptie te werken, zonder Bliq hardware
- Mocht het Bliq abonnement ooit stopgezet worden, valt deze dan netjes terug in zelf-consumptie-modus
- Update altijd jouw Bliq Energiemanager naar de nieuwste firmware via de Bliq Qonnect app
Stap 1: Omvormer instellen
De volgende omvormer instellingen zijn van belang voor correcte werking:
- Houd de knop ‘OK’ op het LCD scherm meer dan 3 seconden ingedrukt
- Navigeer naar ‘Priority’
- Navigeer naar ‘Opt: Load First’ en druk op de ‘OK’ knop
- Selecteer bij ‘Stop SOC’ nu ‘10%‘
- Druk op de ‘OK’ knop en sla deze setting op

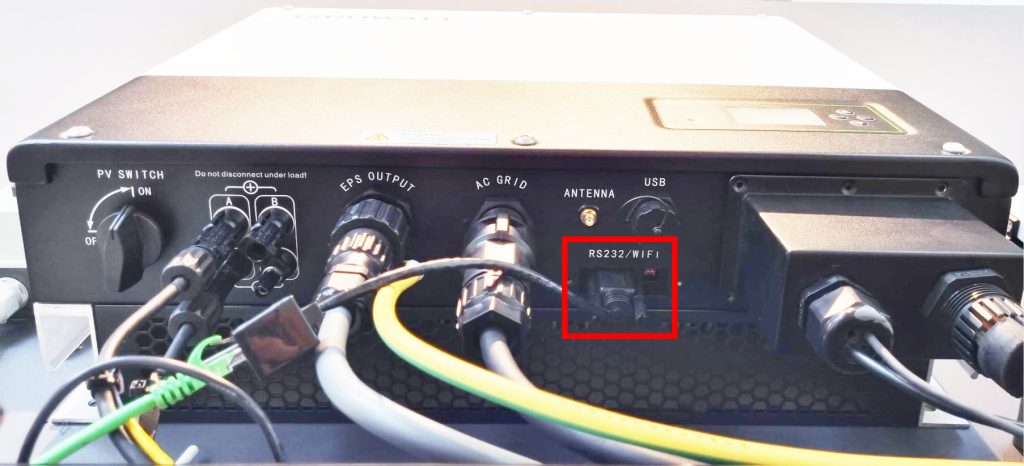

Stap 2: Poort RS232
- Er moet een verbinding worden opgezet tussen de Growatt omvormer en de Bliq energiemanager.
- Gebruik hiervoor de RS232 poort die zich onderop de omvormer bevindt.

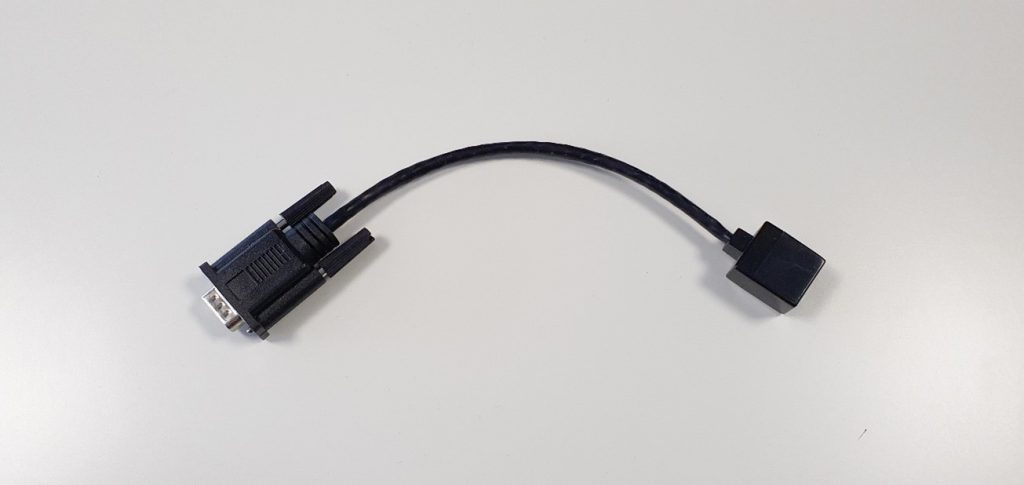

Stap 3: Verloopkabel
- Gebruik een Growatt RS232 Bliq-verloopkabel en sluit hierop een netwerk-kabel aan.
- Je kunt deze bestellen op de webshop van SolarClarity: https://solarclarity.com/nl/product/840015/bliq-growatt-verloopkabel
Stap 4: De omvormer verbinden met de Bliq energiemanager
- Sluit de Growatt RS232 Bliq-verloopkabel aan op de omvormer
- Sluit de connector van de netwerk-kabel op één van de COM-poorten van de Bliq energiemanager.
Stap 5: De Bliq energiemanager configureren
- Nu is het tijd voor de volgende stap, het configureren van de Bliq energiemanager
- Dit doe je in een paar tellen met de Bliq Qonnect app.
- We leggen alles uit in deze handleiding
Stap 6: Het aanmelden van de Bliq energiemanager in Qontrol
- Vervolgens meld je de Bliq Energiemanager aan bij Qontrol
- Dit is het beheerdersportaal van Bliq waar je als installateur al je installaties beheert
- Na volgen van alle stappen in de Bliq Qonnect app klik je op Add to Qontrol
- Hoe je deze aanmeld in Bliq Qontrol lees je in deze handleiding
