Handleiding Goodwe BH/BT/EH/ET (1 & 3 fase)
In deze handleiding leggen we uit hoe je een Goodwe BH/BT/EH/ET omvormer koppelt aan een Bliq Energiemanager met een kabel.
LET OP: GOODWE IS NOG NIET OFFICIEEL VRIJGEGEVEN VOOR BLIQ COMPATIBILITEIT. DEZE BEVINDT ZICH NOG IN BETA FASE.
Belangrijk!
- Je kunt maximaal één Goodwe systeem (omvormer + thuisbatterij) op Bliq aansluiten per woning voor Powerflow sturing
- Cascade opstellingen met Goodwe (omvormers + thuisbatterijen) aangestuurd door Bliq Powerflow is nog niet mogelijk
- Goodwe omvormer dient volgens de installatiehandleidingen van Goodwe geïnstalleerd te zijn
- Het systeem dient succesvol in zelf-consumptie te werken, zonder Bliq hardware
- Mocht het Bliq abonnement ooit stopgezet worden, valt deze dan netjes terug in zelf-consumptie-modus
- Update altijd jouw Bliq Energiemanager naar de nieuwste firmware via de Bliq Qonnect app
De Goodwe SEMS Portal blijft online naast Bliq aansturing.
Stap 1: Omvormer instellen
De volgende omvormer instellingen zijn van belang voor correcte werking. Gebruik hiervoor de app PVMaster.
- -> Ga naar “Settings”
- –> Ga naar “Advanced Setting”
- —> Indien u moet inloggen gebruik password: goodwe2010
- —-> Controleer of “COM address” op “1” ingesteld staat
- —–> Controleer of de toggle “Fast Charging” uit staat
- —–> Ga naar “Battery Function Setting”
- ——> Controleer of de toggle “SOC Protection” aan staat
- ——> Stel de “Depth of Discharge (ON-grid)“ in op 90%
- ——> Stel de “Depth of Discharge (OFF-grid)“ in op 90%
- ——> Na het instellen drukt u op “Save”
Stap 2: RS485 Communicatie poort
- Er moet een verbinding worden opgezet tussen de Goodwe omvormer en de Bliq energiemanager

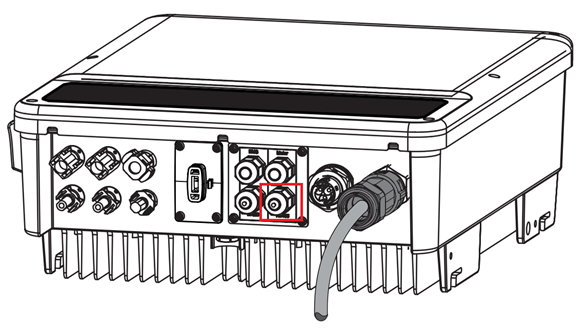

- Gebruik hiervoor de RS485 Communicatie aansluiting die zich onderop de omvormer bevindt (zie afbeelding)
Stap 3: De kabel

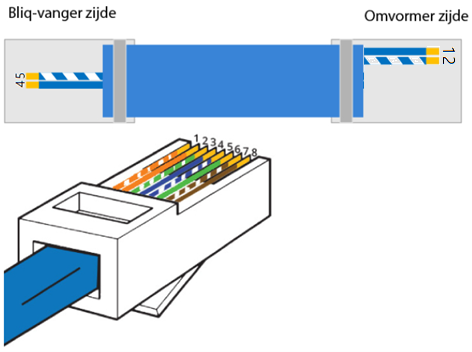

Gebruik een standaard CAT5 of CAT6 netwerkkabel en knip aan beide zijdes de RJ45 connector eraf (!)
Monteer nieuwe RJ45 connectoren in de volgende pinverdeling/kleuren:
Kabeleind Bliq Energiemanager:
- Blauwe draad wordt verbonden met pin 4
- Blauw-witte draad wordt verbonden met pin 5
Kabeleind Omvormer:
- Blauwe draad wordt verbonden met pin 1
- Blauw-witte draad wordt verbonden met pin 2
Stap 4: De omvormer verbinden met de Bliq-vanger
- Sluit kabeleind Bliq energiemanager zijde (dus met pin 4 & 5) aan op één van de COM-poorten in de Bliq energiemanager
- Sluit kabeleind omvormer zijde (dus met pin 1 & 2) aan de RS485 communicatie poort van de Goodwe omvormer
Stap 5: De Bliq energiemanager configureren
- Nu is het tijd voor de volgende stap, het configureren van de Bliq energiemanager
- Dit doe je in een paar tellen met de Bliq Qonnect app.
- We leggen alles uit in deze handleiding
- Vervolgens meld je de Bliq Energiemanager aan bij Qontrol
- Dit is het beheerdersportaal van Bliq waar je als installateur al je installaties beheert
- Na volgen van alle stappen in de Bliq Qonnect app klik je op Add to Qontrol
- Hoe je deze aanmeld in Bliq Qontrol lees je in deze handleiding
