Draadloze verbinding opzetten tussen Chint powermeter & omvormer

Je installeert de Bliq (SAJ) thuisbatterij omvormer altijd conform de handleiding. Hierin wordt ook de bedrade connectie tussen Chint Powermeter (DDSU of DTSU) met de omvormer via RS485 besproken. Dit is noodzakelijk om het systeem correct in zelfconsumptie modus te kunnen laten functioneren.

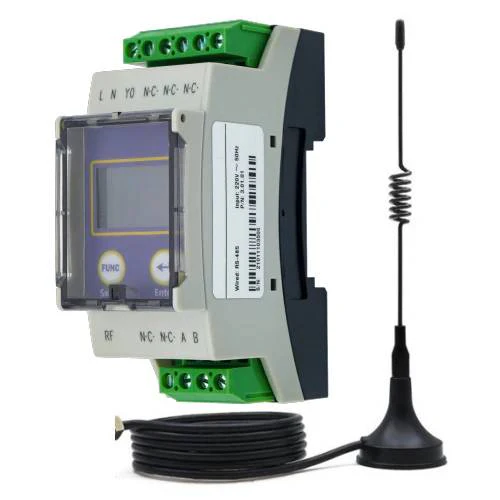

Nu kan het in uitzonderlijke gevallen voorkomen dat er niet/nauwelijks een UTP kabel te trekken is tussen de locatie van de meterkast/hoofdaansluiting waar de Powermeter zit, en de locatie waar de omvormer en thuisbatterij wordt geïnstalleerd. Hierdoor hebben we als Bliq een noodoplossing: de Bliq (SAJ) draadloze kabel.

Deze werkt met zowel de bij de omvormer meegeleverde DTSU666 (3 fase) en DTSU666 (1 fase). Je hebt er altijd 2 nodig, één als ontvanger en één als verzender van de data.

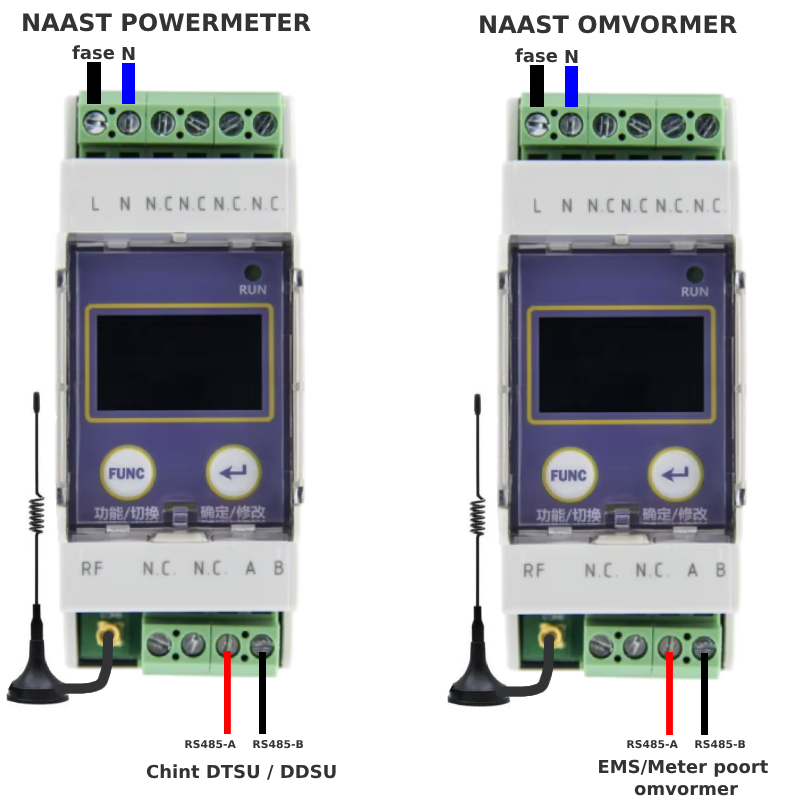

Bij omvormer

• Plaats de dongel ergens in de buurt van de omvormer op een DIN rail
• Zorg dat de FASE en NUL correct aangesloten zitten
• Sluit de meegeleverde antenne aan op de RF poort
• De antenne heeft een kleefstrip onderop zodat je deze ergens op vast kunt zetten

Bij powermeter (DTSU/DDSU)

• Plaats de dongel in de meterkast op een DIN rail
• Zorg dat de FASE en NUL correct aangesloten zitten
• Sluit de meegeleverde antenne aan op de RF poort
• De antenne heeft een kleefstrip onderop zodat je deze ergens op vast kunt zetten

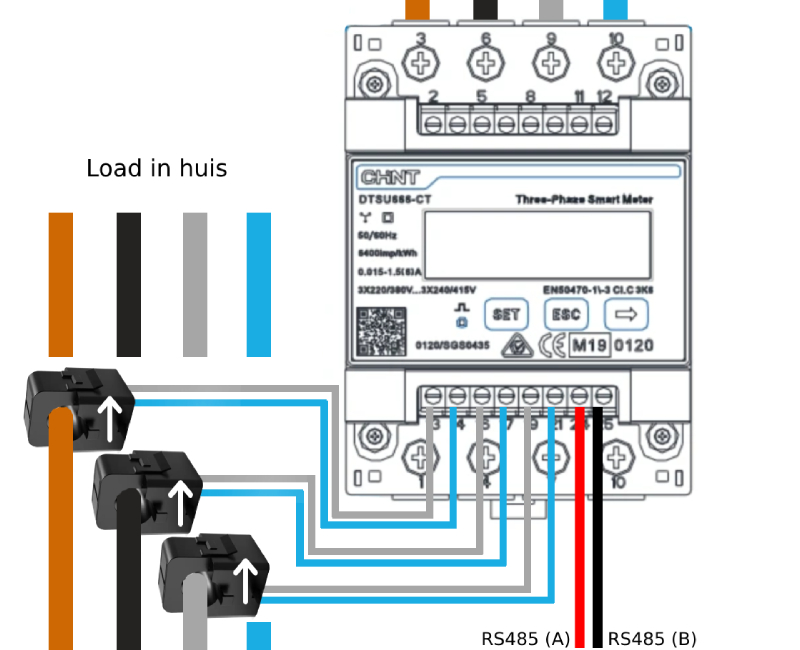

• Zorg dat je de RS485 (A) rode kabel in voorbeeld aansluit op de A ingang van de dongel.
• Zorg dat je de RS485 (B) zwarte kabel in voorbeeld aansluit op de B ingang van de dongel.

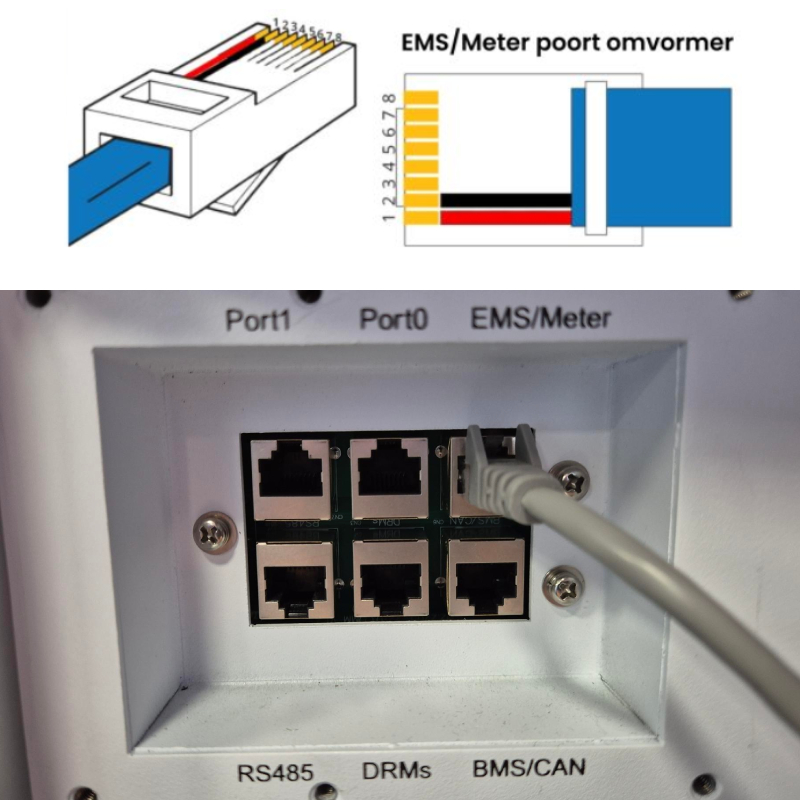

• Bij de omvormer gebruik je voor de RS485 connectie de EMS/Meter poort
• Hiervoor dien je een RJ45 connector te knijpen met de juiste pinverdeling
• Zorg dat RS485 (A), in het voorbeeld rode kabel, op pin 1 wordt gezet
• Zorg dat RS485 (B), in het voorbeeld zwarte kabel, op pin 2 wordt gezet

Gebruik idealiter een goede krimptang, idealiter met trekbeveiliging. Dit is een zeer belangrijke stap. De aders zijn dun en er kan eenvoudig kabelschade/breuk plaatsvinden.

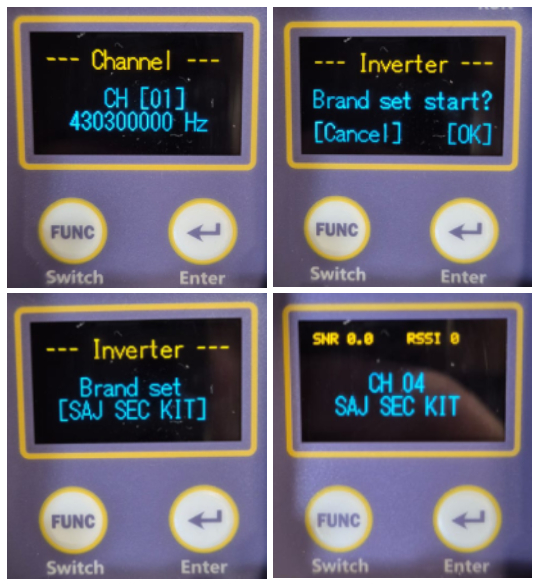

• Houd de FUNC knop ingedrukt voor 2 seconden
• Kies nu je voorkeursfrequentie door op de ENTER knop te blijven drukken
• Kiezen kan tussen channel 1 t/m 49 met bijbehorende frequenties
• Zowel ontvanger & verzender moeten dezelfde (!!) frequentie hebben
• Klik daarna op de FUNC knop om te bevestigen
• Er wordt nu gevraagd om het merk omvormer in te stellen, klik op ENTER
• Klik vervolgens net zo lang op ENTER tot je [SAJ SEC KIT] ziet
• Klik vervolgens op FUNC om te bevestigen
• Je verzender/ontvanger heeft nu de juiste instelling

Herhaal dit op beide devices!  Zowel bij de omvormer als bij de powermeter.

Er moet nu automatisch een verbinding worden opgezet tussen de twee. Je herkent een stabiele verbinding als het groene LED lampje rechtsboven in het scherm continue groen is/blijft.
