Bliq RF dongel

In deze handleiding leggen we uit hoe je een Bliq Universele RF Dongel installeert. Raadpleeg altijd de compatibiliteitslijst of we het apparaat in kwestie kunnen aansturen en/of uitlezen.

Let op!

• Bliq Universele RF Dongel werkt alleen met Bliq Energiemanager 3

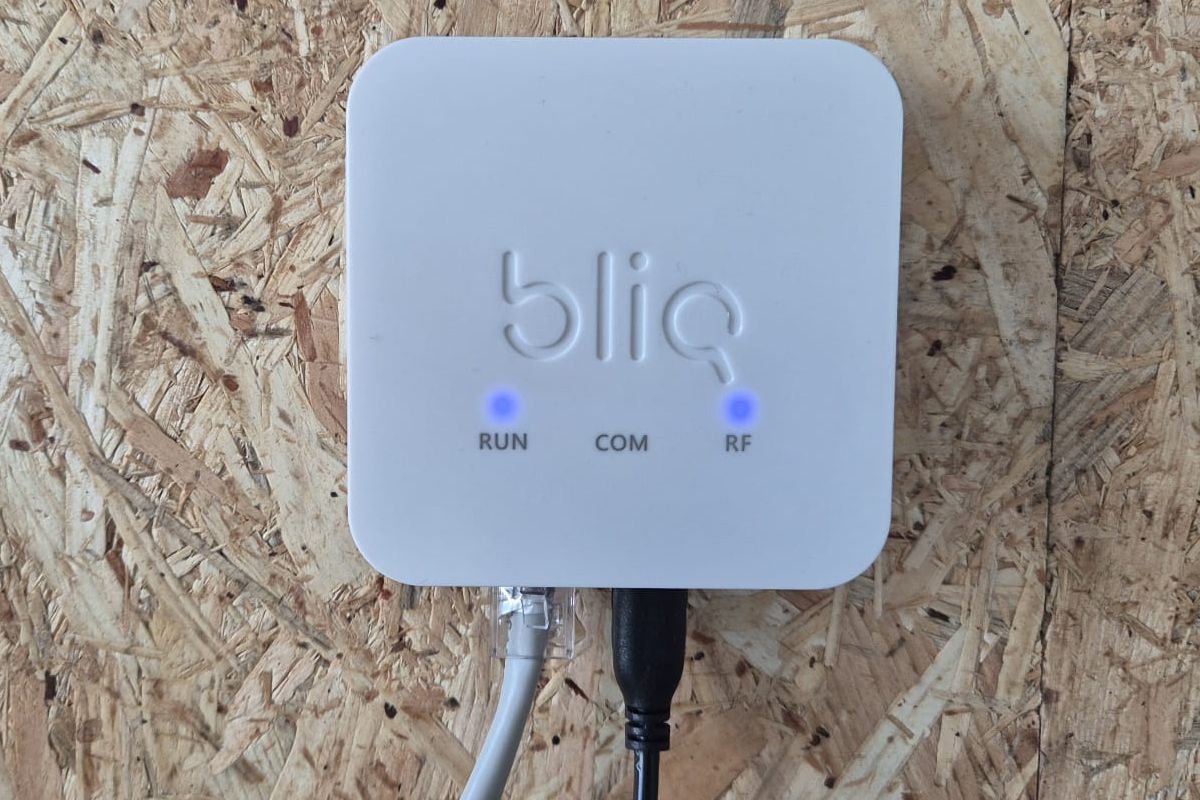

• Plaats de universele dongel in de buurt van het apparaat wat je wilt uitlezen/aansturen, bijvoorbeeld:
  • Hybride of AC gekoppelde omvormer
  • (Oude) PV omvormer met RS485 aansluiting
  • Bliq kWh meter
• Gebruik hiervoor de meegeleverde dubbelzijdige plakstrip (bijvoorbeeld voor plaatsing op zijkant omvormer)
• Of plaats 2 schroeven in de muur / op een plaat en gebruik de schroefgaten op de achterkant

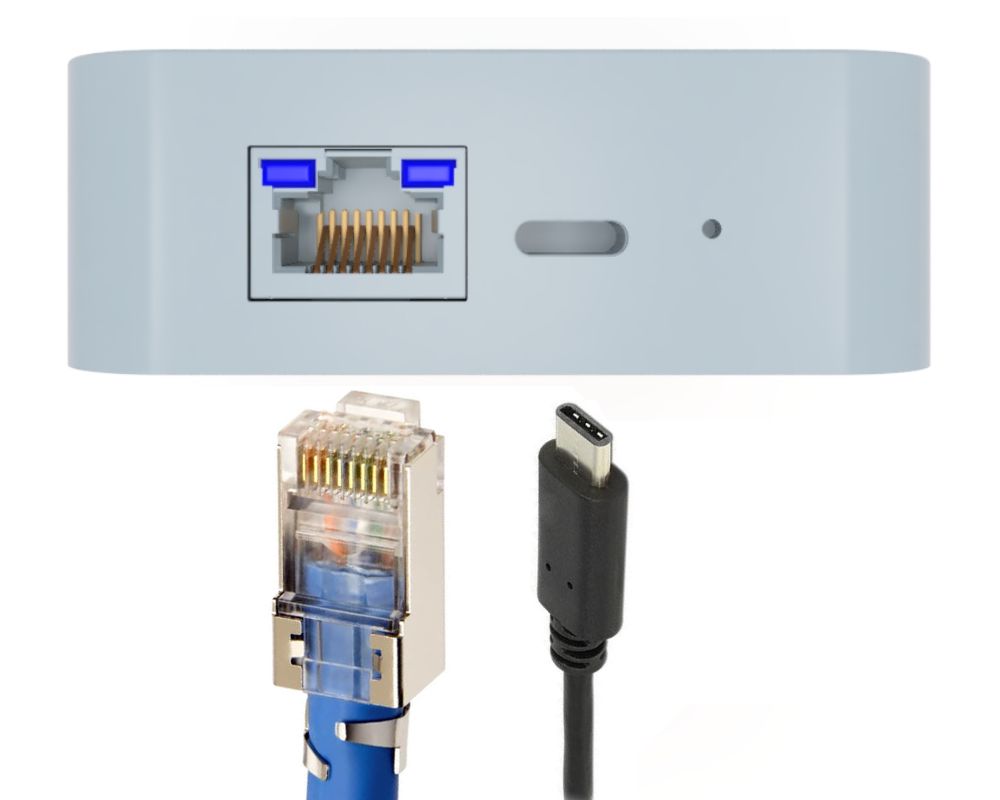

• Voorzie de Bliq RF dongel van stroom middels de meegeleverde adapter
• Vervolgens dien je het apparaat aan te sluiten op RS485 connectie

• Aan de Bliq RF dongel zijde kunt je gebruik maken van een standaard RJ45 connector

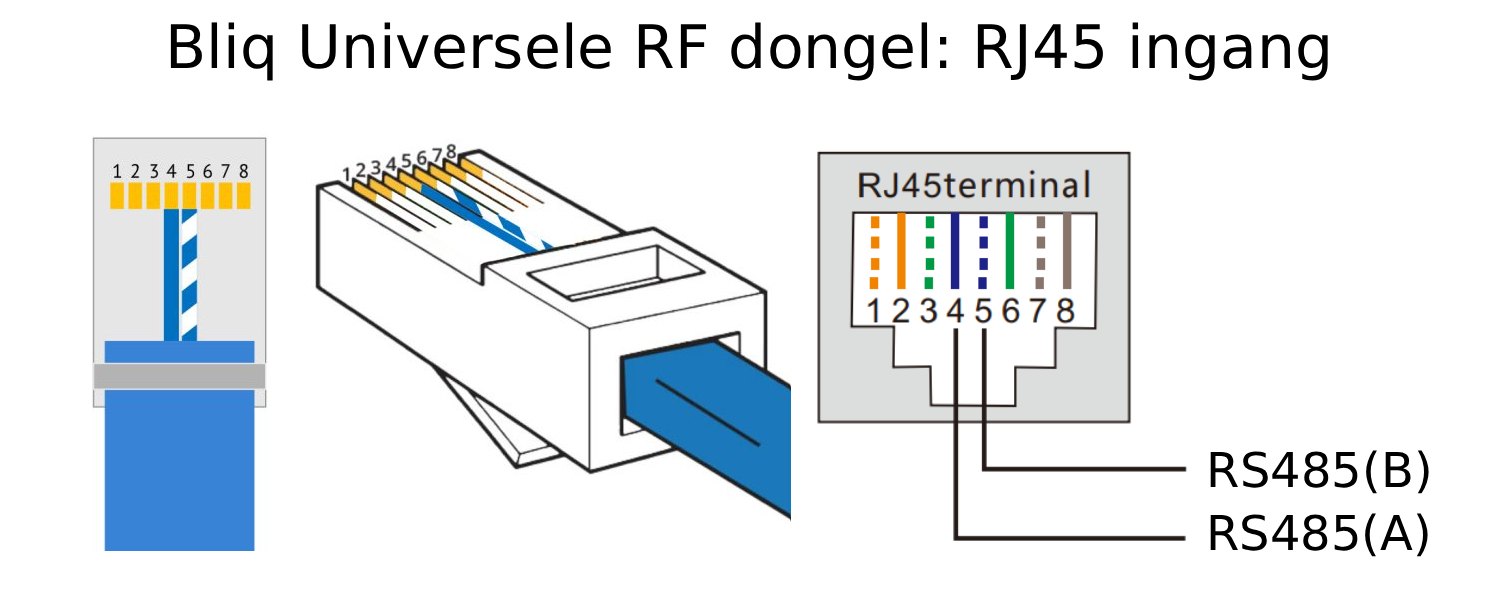

• Belangrijk om te weten is dat de Bliq RF dongel de volgende pinverdeling heeft:
  • Pin 4 = blauw = RS485-A
  • Pin 5 = blauw-wit = RS485-B
• De overige pinnen worden niet gebruikt in de RS485 COM-poort

• Elke fabrikant heeft zijn eigen pinverdeling voor RS485-A of RS485-B
• Welke pinverdeling jij moet gebruiken is dus afhankelijk van welk apparaat je wilt uitlezen en/of aansturen

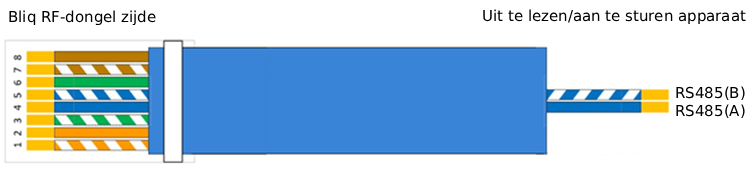

• Knip aan uiteinde connector & de aders die je niet gebruikt schuin (!) af
• Bekijk de handleiding per fabrikant omvormer om dit te bepalen.
• Enkele voorbeelden:

• Je hebt zojuist een verbinding opgezet tussen bijvoorbeeld omvormer & Bliq RF dongel

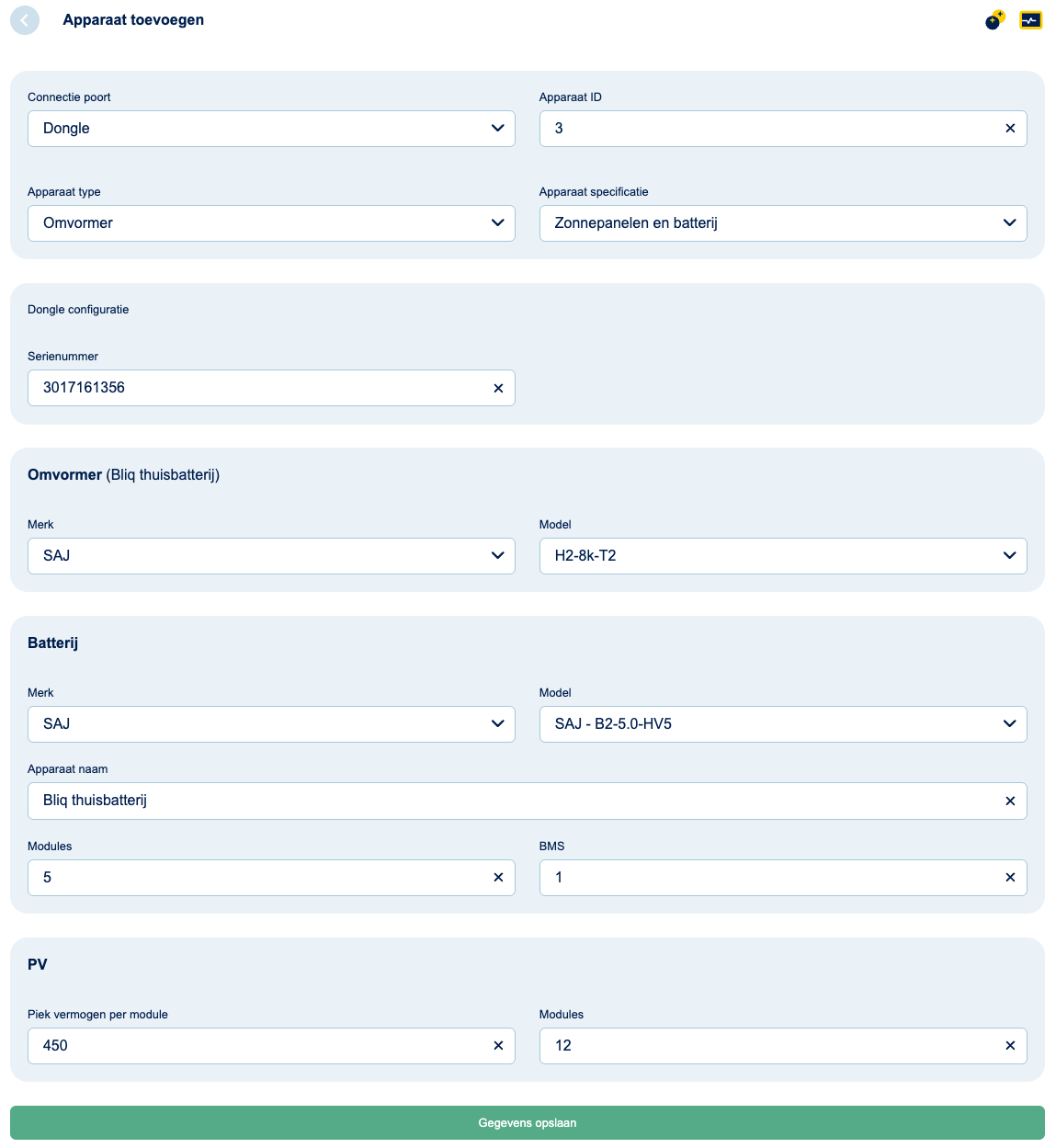

• Bliq EMS3 weet nu nog niet welk apparaat er is aangesloten, dit gaan we nu dus configureren

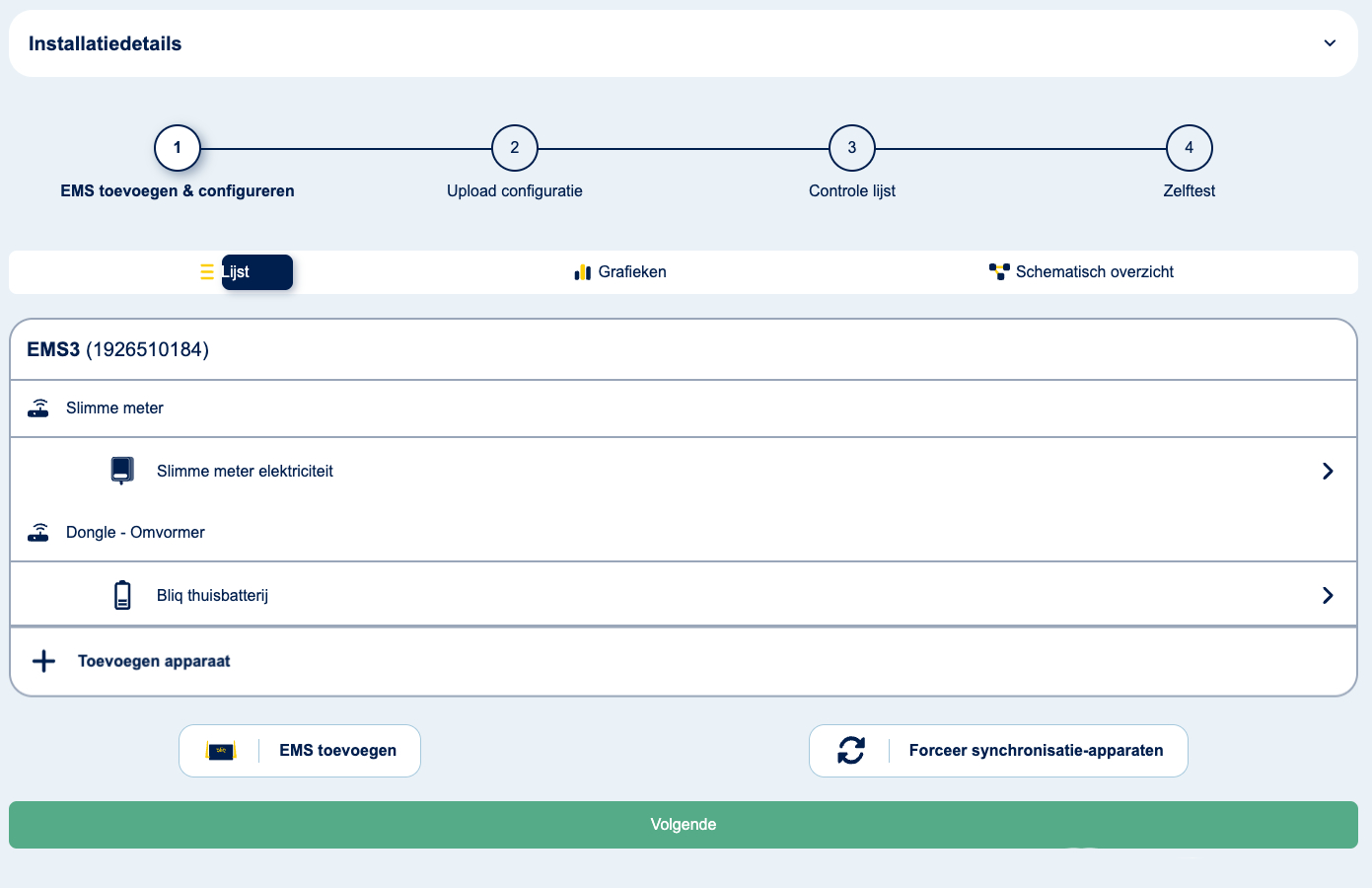

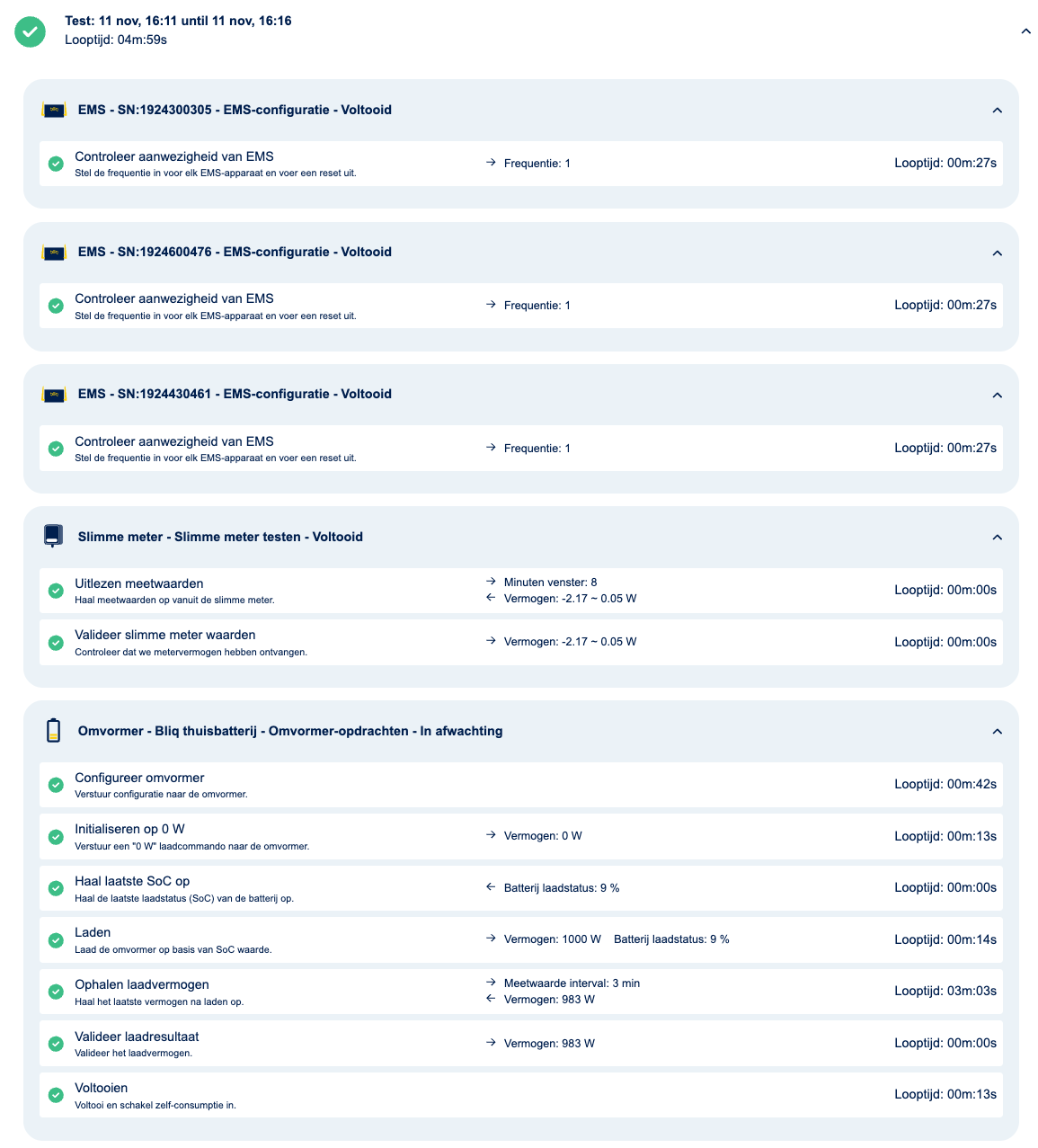

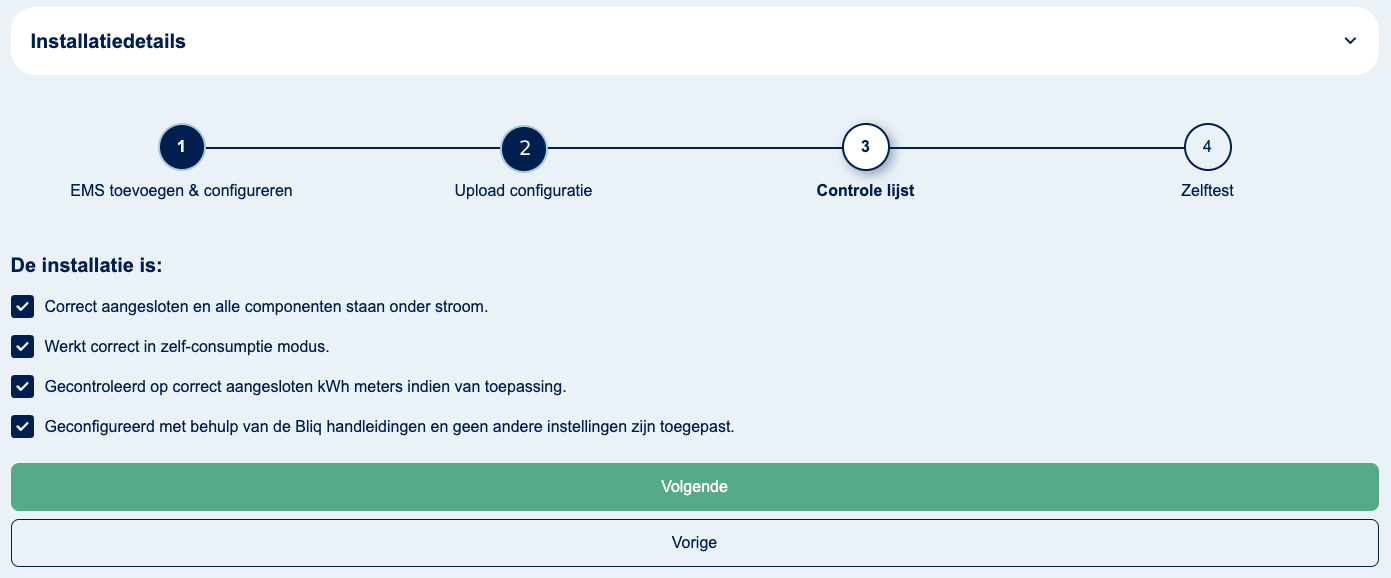

• Vervolg deze handleiding in Bliq EMS3 toevoegen in Bliq Qontrol
