Bliq Energiemanager v3.0

Installatie EMS3

In deze handleiding leggen we uit hoe je een Bliq Energiemanager v3.0 (vanaf hier: EMS3) installeert. Raadpleeg altijd de compatibiliteitslijst of we de omvormer in kwestie kunnen uitlezen en/of aansturen.

Wat zit er in het doosje?

  • 1 x Bliq Energiemanager v3.0 (EMS3)
  • 1 x 230V stekker (Europese standaard)
  • 2 x antenne (let op links/rechts)
  • 1 x P1 kabel (RJ12)

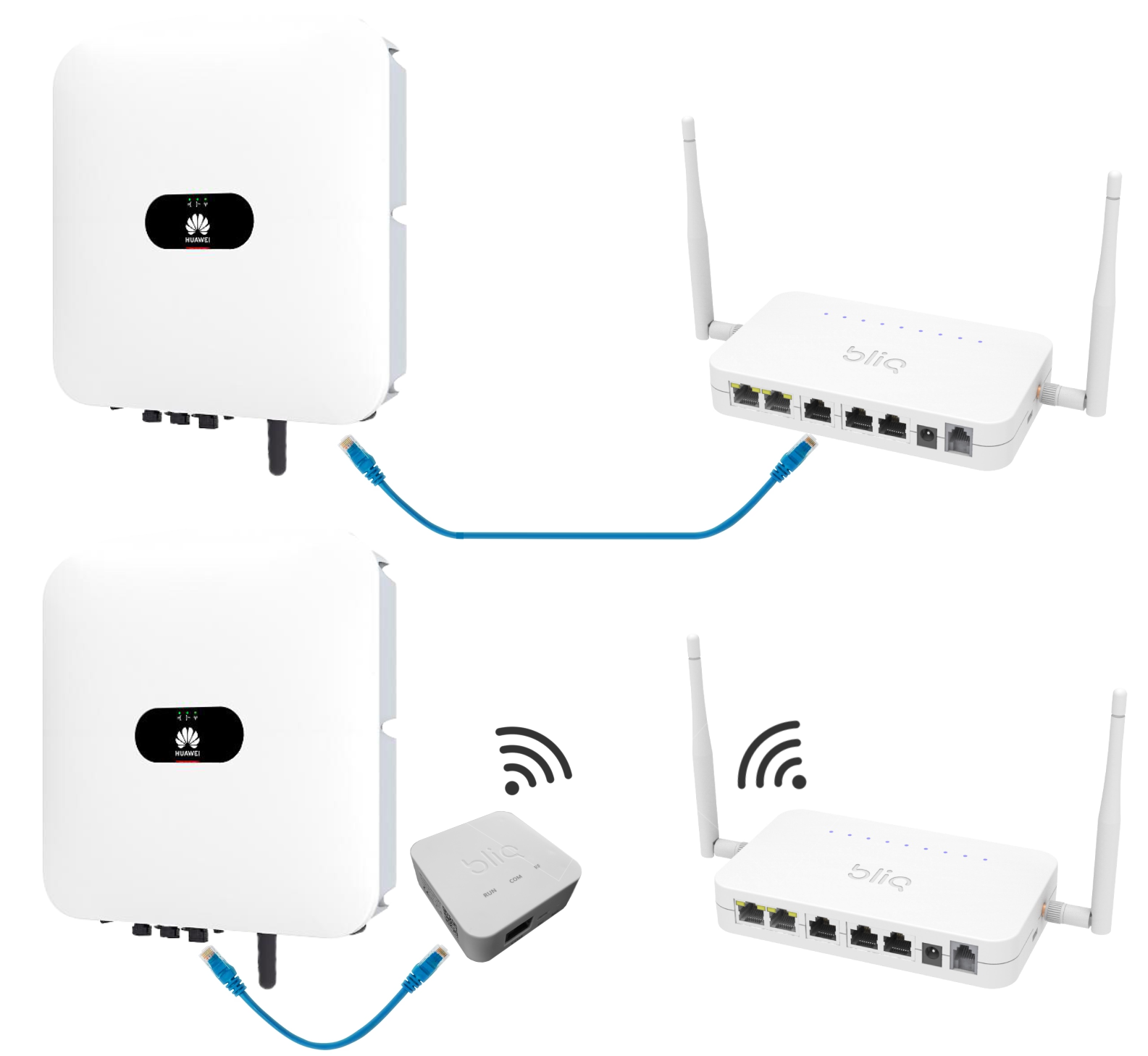

Bliq RF dongel

Bliq EMS3 werkt samen met Bliq RF dongels. Deze worden gebruikt om draadloos verbinding te maken met batterij- of PV omvormers. Raadpleeg altijd de compatibiliteitslijst of we de omvormer in kwestie kunnen uitlezen en/of aansturen.

Oudere PV omvormer (of micro’s) aanwezig die we niet via een RS485 poort rechtstreeks kunnen uitlezen?

Dan installeer je altijd ook een Bliq kWh meter op dat AC kabeltraject. Bliq moet immers exact weten wat deze elk moment produceert, om hiermee een goede voorspelling te doen en daarmee het algoritme te optimaliseren. Je kunt deze hier bestellen:

Stap 1: Controleer zelfconsumptie

Belangrijk (!)

  • Aansturen: maximaal 1 omvormer + batterij per woning
  • Uitlezen: onbeperkt PV omvormers (Bliq RF dongel en/of kWh meter)
    • Cascade opstellingen (meerdere omvormers + batterijen) aangestuurd door Bliq is nog niet mogelijk
    • Jouw systeem dient áltijd eerst succesvol in zelfconsumptie modus te werken, geïnstalleerd conform richtlijnen van de fabrikant
    • Zowel omvormer als thuisbatterij moeten de meest recente firmware versie hebben
  • Bliq wordt dáárna pas geplaatst en geactiveerd

Bliq kan geen verantwoordelijkheid nemen voor correcte installatie van de omvormer/thuisbatterij in zelfconsumptie modus: dit kan alleen jij op locatie. Lukt het niet om het systeem te laten werken in zelfconsumptie? Neem dan contact op met de fabrikant. Zorg dat het systeem online is op de portal van je fabrikant, zodat zij op afstand kunnen meekijken.

Stap 2: Antennes bevestigen

  • Draai de antennes vast
    • Linker antenne = RF (zie ‘L’ op antenne)
    • Rechter antenne = 4G/LTE (zie ‘R’ op antenne)
  • Bliq EMS3
    • Wordt standaard uitgeleverd met ingebouwde 4G/LTE SIM kaart
    • Wordt automatisch verbonden met internet zodra er stroom op komt

Stap 3: Bliq EMS3 aansluiten P1 poort

  • Plaats EMS3 in de meterkast en sluit aan op stroompunt (230V stopcontact)
  • Sluit de meegeleverde RJ12 kabel aan op de P1 poort van EMS3 + de P1 poort van slimme meter (in België: digitale meter van Fluvius)
    • Is de P1 poort al bezet? Gebruik dan een actieve P1 splitter
    • Wij raden ten zeerste Tech4U splitters aan
    • Met splitters van andere fabrikanten hebben wij minder goede ervaringen

Stap 4: Omvormer(s) koppelen

Stap 5: EMS3 toevoegen & configureren in Bliq Qontrol
